Waterniveau en -druk betrouwbaar in beeld
Drinkwater, of het nu in een diepe put zit, bij de eindgebruiker uit de kraan komt of in een tank is opgeslagen, moet altijd zorgvuldig worden bewaakt. In de Mexicaanse stad Aguascalientes is een betrouwbare drinkwatervoorziening verzekerd. Daar zorgen VEGA sensoren voor.
De winning en distributie van drinkwater in het Mexicaanse Aguascalientes is nooit evident geweest. De talloze warmwaterbronnen gaven de stad haar naam, maar zijn ook verantwoordelijk voor de ongewoon warme temperatuur van 33 °C en de verzadiging met mineralen. Ontspannend voor de bevolking, maar kopzorgen voor het openbare nutsbedrijf Veolia Agua Aguascalientes. Er vormt zich immers snel afzetting van calciumcarbonaat in de leidingen met corrosie en te weinig druk bij de eindgebruikers tot gevolg. Daarnaast tasten de metalen, mineralen en zanddeeltjes in het water de pompen aan.
Veolia Agua Aguascalientes moet desalniettemin een veilige drinkwatervoorziening voor ongeveer 900.000 eindgebruikers waarborgen. Dat begint met het onderhoud en de controle van de 218 putten in de stad en de omliggende regio. Deze zijn gemiddeld bijna 400 m diep en hebben een productiesnelheid van iets minder dan 20 l/s. “Een netwerk van 2.821 km aan leidingen brengt deze naar huishoudens, ziekenhuizen, scholen en bedrijven”, vertelt algemeen directeur Leonardo Estrada García. Daarvoor wordt het behandeld met natriumhypochloriet en gefilterd met actieve kool. Vervolgens wordt het naar de verhoogde tanks en reservoirs in de stad gepompt en van daaruit naar de eindgebruikers gedistribueerd. Sinds 2020 zijn VEGA sensoren in gebruik op verschillende plaatsen in dit drinkwatervoorzieningssysteem. Dit artikel gaat dieper in op drie toepassingsgebieden: het waarborgen van de druk in de drinkwaterleidingen naar de eindgebruikers, het bewaken van het water in de pompschachten en het meten van de niveaus in de verhoogde opslagtanks.

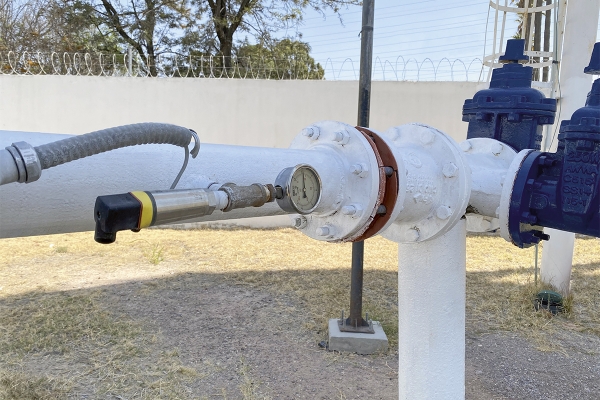

Controle druk bij waterinlaat klant

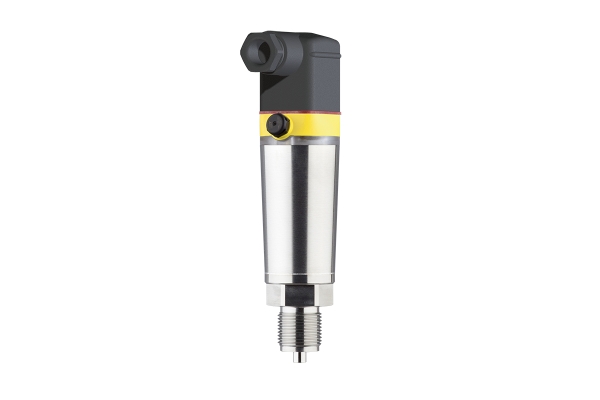

Lange tijd werd de druk alleen steekproefgewijs handmatig gecontroleerd met behulp van een manometer. Het resulteerde in lange reactietijden bij problemen, maar het was ook niet mogelijk om problemen te voorspellen en dus in een vroeg stadium in te grijpen. Na verschillende demotesten kwamen er in 2020 op de meest kritische meetpunten VEGABAR 28 druksensoren. De compactheid en de betrouwbaarheid van de instrumenten gaven de doorslag. De VEGABAR 28 is een universeel toepasbare druksensor met een keramische meetcel voor het meten van vloeistoffen bij temperaturen tot 130 °C. “Dit maakt een niet-invasieve verbinding bij de waterinlaat van de klant mogelijk om de druk te controleren”, legt ingenieur Juan Carlos Martínez Martínez, plaatsvervangend onderhoudsmanager bij VEOLIA Agua Aguascalientes, uit. Een goed zichtbaar 360°-kleurendisplay geeft snel informatie over de druk in de toevoerleiding.
Tevreden eindgebruikers
Deze meetwaarden worden weergegeven in VEOLIA Hubgrade in de VEOLIA kantoren in Aguascalientes. Op dit platform komen alle meetwaarden en de vakkennis van de medewerkers in realtime samen. “Hierdoor kunnen we dynamisch reageren, bijvoorbeeld bij een plotselinge drukdaling”, vertelt Guadalupe Bastida Vilchis, hoofd telemetrie. De waterwinning uit de putten en de distributie van water naar de eindgebruikers wordt ook bewaakt via VIS VEGA. VEGA Inventory System (VIS) is webgebaseerde software voor gegevensverwerving en visualisatie van niveaugegevens. Op deze manier kan het systeem zeer snel worden aangepast wanneer de druk laag is. “De klantenservice is aanzienlijk verbeterd, net als de mogelijkheid om problemen met de druk te voorspellen”, beschrijft ingenieur Fernando Flores Cocuyo, hoofd van Hubgrade Mexico, de verbetering.
Betrouwbare waterwinning uit putten
VEGA sensoren bewaken ook de waterniveaus in de afzonderlijke putten. Met behulp van dompelpompen wordt grondwater uit deze diepe putten naar de oppervlakte gepompt. Tijdens dit proces moet de operator ervoor zorgen dat er niet meer water wordt onttrokken dan er terug kan sijpelen. Deze evenwichtsoefening vereist een betrouwbare, onderhoudsvrije niveaumeting. De uitdaging voor de sensoren: ze moeten zowel het dynamische (wanneer het water beweegt omdat de pomp in bedrijf is) als het statische niveau (wanneer de pomp is uitgeschakeld) betrouwbaar detecteren. De hydrostatische druksensor VEGAWELL 52 is dankzij de robuuste behuizing en kabelaansluiting zeer veelzijdig. De kerncomponent is de keramische CERTEC® meetcel. De hydrostatische druk van de vloeistofkolom boven het keramische membraan veroorzaakt een capaciteitsverandering in de meetcel. Deze verandering wordt omgezet in een standaard 4 ... 20 mA signaal. De volledige meetcel is gemaakt van hoogzuiver keramiek en vertoont naast een uitstekende stabiliteit op lange termijn ook een zeer hoge overbelastingsweerstand. Hij is daarom ideaal voor gebruik in diepe putten en voldoet aan de speciale eisen van VEOLIA Agua Aguascalientes.

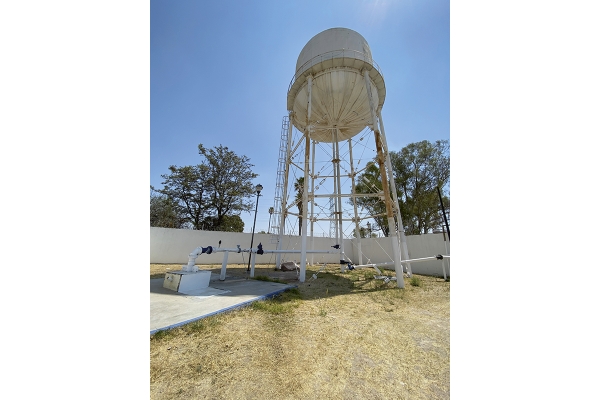

Focus op verhoogde tanks
Voor de niveaumeting in de verhoogde tanks en reservoirs wordt de VEGAPULS C11 ingeschakeld. Voorheen zorgden de ophoping van verdampte, opgeloste mineralen en calciumcarbonaat op de sensoren en de warme temperaturen vaak voor foutieve metingen. Niet zo met de VEGAPULS C11 sensoren die vanaf dag één betrouwbare meetwaarden doorgaven. Het kloppend hart is een door VEGA ontwikkelde en speciaal voor de eisen van niveaumeting geoptimaliseerde radarmicrochip. Verder is de sensor compact en wordt hij dankzij de beschermingsklasse IP66/68 niet beïnvloed door ongunstige proces- of omgevingsomstandigheden. Zelfs de aan het water toegevoegde chloor veroorzaakt geen problemen. Dankzij de geoptimaliseerde signaalverwerking kan de sensor vrijwel 24 uur per dag betrouwbare meetwaarden leveren. De sterke focus, mogelijk gemaakt door de 80-GHz werkfrequentie, maakt dat de radarbundel haarfijn wordt gericht op het vloeistofoppervlak. Stoorsignalen, bijvoorbeeld veroorzaakt door afzettingen, worden eenvoudig geblokkeerd
Eenvoudige installatie
De technici konden de sensoren zeer snel installeren dankzij Bluetooth en de intuïtieve afstelstructuur. Het betekent ook dat ze onmiddellijk alle relevante informatie over elk VEGA instrument kunnen opvragen door gewoon het serienummer in te voeren of de QR-code te scannen. Dit vereenvoudigt latere onderhoudswerkzaamheden aanzienlijk. Conclusie: De installatie en het gebruik van VEGA sensoren heeft VEOLIA Aguascalientes geholpen om zijn activiteiten te digitaliseren. Nu kunnen de servicemonteurs van het bedrijf niet alleen een goed overzicht houden over alle meetpunten, maar ook proactief ingrijpen. Ook de eindgebruikers profiteren van de geavanceerde meettechnologie: zij hebben nu een watervoorziening die nooit druk verliest.
Bron: Vega
Foto’s: Vega
