Affichages fiables du niveau d’eau et de la pression
Affichages fiables du niveau d’eau et de la pression
L’eau potable, qu’elle provienne d’un puits profond, du robinet de l’utilisateur final ou qu’elle soit stockée dans un réservoir, doit toujours être soigneusement surveillée. Un approvisionnement fiable en eau potable est assuré dans la ville mexicaine d’Aguascalientes. Les capteurs VEGA en sont le garant.

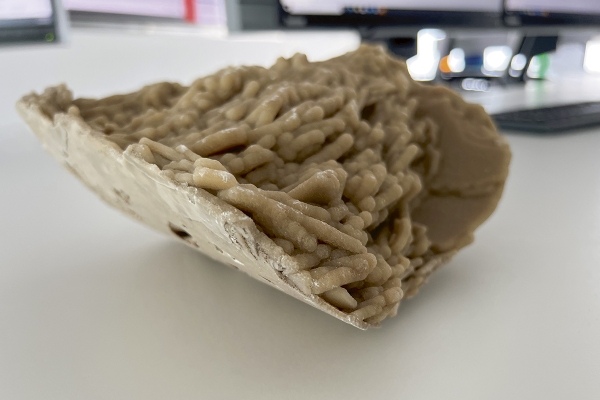

Le captage et la distribution d’eau potable à Aguascalientes, au Mexique, n’ont jamais été faciles. Les nombreuses sources chaudes ont donné leur nom à la ville, mais sont également responsables de leur température inhabituellement chaude de 33 °C et de leur saturation en minéraux. C’est de la détente pour la population, mais un casse-tête pour l’entreprise d’utilité publique Veolia Agua Aguascalientes. En effet, des dépôts de carbonate de calcium se forment rapidement dans les canalisations, entraînant de la corrosion et une pression insuffisante pour les utilisateurs finaux. En outre, les métaux, minéraux et particules de sable présents dans l’eau affectent les pompes.
Veolia Agua Aguascalientes doit néanmoins garantir un approvisionnement en eau potable à environ 900 000 utilisateurs finaux. Cela commence par la maintenance et le contrôle des 218 puits de la ville et de la région environnante. Ceux-ci ont en moyenne près de 400 m de profondeur et le débit de production est d’un peu moins de 20 l/s. « Un réseau de 2 821 km de canalisations alimente les foyers, les hôpitaux, écoles et entreprises », explique le directeur général Leonardo Estrada García. En amont, l’eau est traitée avec de l’hypochlorite de sodium et filtrée avec du charbon actif. Elle est ensuite pompée vers les citernes et les réservoirs surélevés de la ville pour ensuite être distribuée aux utilisateurs finaux. Depuis 2020, des capteurs VEGA sont utilisés à différents endroits de ce système d’adduction d’eau potable. Cet article se concentre sur trois domaines d’application : le maintien de la pression dans les conduites d’eau potable jusqu’aux utilisateurs finaux, la surveillance de l’eau dans les puits de pompage et la mesure des niveaux dans les réservoirs surélevés de stockage.
Contrôle de la pression à l’arrivée d’eau chez le client

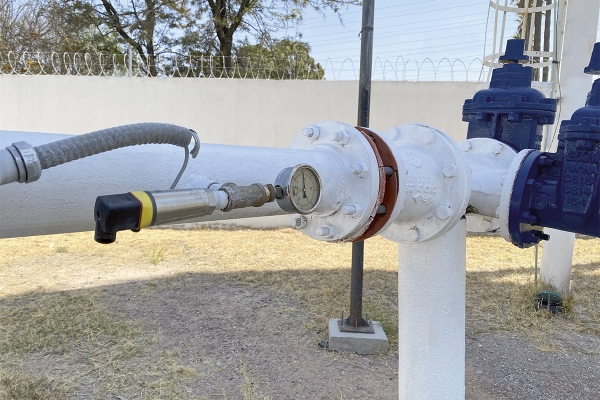

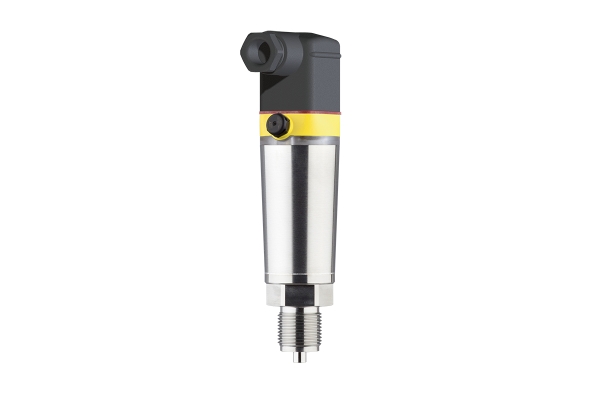

Pendant longtemps, la pression n’était contrôlée que manuellement et de manière aléatoire à l’aide d’un manomètre. Cela entraînait des délais de réponse longs en cas de problèmes ; il n’était pas non plus possible de prédire les problèmes éventuels et donc d’intervenir à un stade précoce. Après divers tests pilotes, des capteurs de pression VEGABAR 28 étaient installés aux points de mesure les plus critiques en 2020. La compacité et la fiabilité des instruments étaient déterminantes. Le VEGABAR 28 est un capteur de pression universel doté d’une cellule de mesure en céramique pour la mesure de liquides à des températures jusqu’à 130 °C. « La technique autorise un raccordement non invasif à l’arrivée d’eau du client pour monitorer la pression », explique l’ingénieur Juan Carlos Martínez, directeur adjoint de la maintenance chez VEOLIA Agua Aguascalientes. Un synoptique couleur à 360° de grande visibilité fournit des informations rapides sur la pression dans la conduite d’adduction.
Des utilisateurs finaux satisfaits

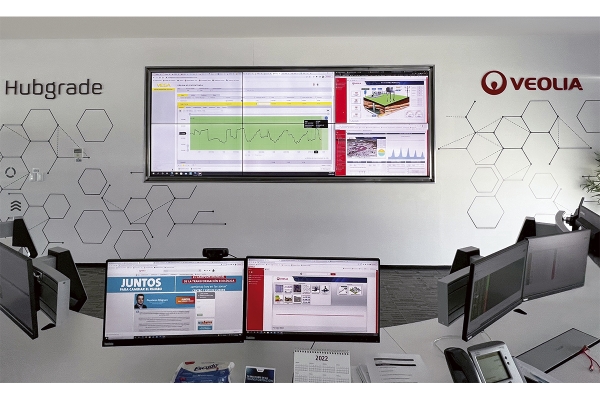

Ces métriques sont affichés sur le VEOLIA Hubgrade dans les bureaux de VEOLIA à Aguascalientes. Sur cette plateforme, toutes les mesures et expertises des collaborateurs sont regroupées en temps réel. « Cela nous permet de réagir de manière dynamique, en cas de chute soudaine de pression par exemple », explique Guadalupe Bastida Vilchis, responsable de la télémétrie. Le captage de l’eau des puits et sa distribution aux utilisateurs finaux sont également surveillés par VIS VEGA. Le VEGA Inventory System (VIS) est un logiciel Web d’acquisition et de visualisation des données de niveau. Ce superviseur permet de rerégler le système très rapidement en cas de basse pression. « Le service client a été considérablement amélioré, tout comme la capacité de prédire les problèmes de pression », comme le décrit l’ingénieur Fernando Flores Cocuyo, responsable de Hubgrade Mexique.
Captage fiable de l’eau des puits
Les capteurs VEGA surveillent également les niveaux d’eau dans les différents puits. L’eau souterraine est pompée de ces puits profonds vers la surface à l’aide de pompes submersibles. Au cours de ce processus, l’opérateur doit s’assurer que le volume d’eau capté ne dépasse pas le volume d’infiltration. Cet exercice d’équilibre nécessite une mesure de niveau fiable et exempte d’entretien. Le défi pour les capteurs : ils doivent détecter de manière fiable à la fois le niveau dynamique (lorsque l’eau est en mouvement parce que la pompe est en marche) et le niveau statique (lorsque la pompe n’est pas en service). Le capteur de pression hydrostatique VEGAWELL 52 est fort polyvalent en raison de son boîtier robuste et de son raccordement par câble. Le composant essentiel est la cellule de mesure en céramique CERTEC®. La pression hydrostatique de la colonne de liquide au-dessus de la membrane céramique induit une modification de la capacité de la cellule de mesure. Cette variation se convertit en un signal standard de 4...20 mA. L’ensemble de la cellule de mesure est en céramique de haute pureté et présente outre une excellente stabilité à long terme, une très haute résistance aux surcharges. Elle est donc idéale pour une utilisation en puits profonds et répond aux exigences particulières de VEOLIA Agua Aguascalientes.
Focus sur les citernes surélevées

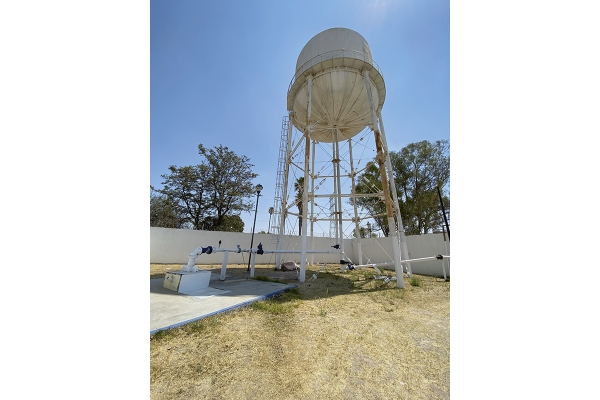

Le VEGAPULS C11 est utilisé pour la mesure de niveau dans des citernes et réservoirs surélevés. Auparavant, l’accumulation de minéraux dissous évaporés et de carbonate de calcium sur les capteurs et les températures chaudes se déclinaient souvent par des lectures incorrectes. Ce n’est pas le cas des capteurs VEGAPULS C11, qui transmettaient des valeurs de mesure fiables dès le premier jour. Le cœur du système est une micro-puce radar – développée par VEGA – spécialement optimisée pour les exigences de la mesure de niveau. En outre, le capteur est compact et grâce à l’indice de protection IP66/68, il n’est pas affecté par des conditions de process ou environnementales néfastes. Même le chlore ajouté à l’eau ne pose aucun problème. Grâce à un traitement optimisé du signal, le capteur peut fournir des lectures fiables pratiquement 24 heures sur 24. La forte focalisation, rendue possible par la fréquence de fonctionnement à 80 GHz, garantit que le faisceau radar soit précisément dirigé à la surface du liquide. Les signaux parasites, provoqués par exemple par des dépôts, sont facilement bloqués.
Mise en service simplifiée
Les techniciens ont pu installer les capteurs très rapidement grâce au Bluetooth et à la structure de réglage intuitive. Cela signifie également qu’ils peuvent récupérer immédiatement toutes les informations pertinentes sur n’importe quel instrument VEGA en saisissant simplement le numéro de série ou en scannant le code QR. Cela simplifie grandement les travaux de maintenance ultérieurs. Conclusion : l’installation et l’utilisation de capteurs VEGA ont permis à VEOLIA Aguascalientes de digitaliser ses activités. Désormais, les techniciens de service de l’entreprise peuvent non seulement superviser efficacement tous les points de mesure mais aussi intervenir de manière proactive. Les utilisateurs finaux bénéficient également de la technologie de mesure avancée : ils disposent désormais d’un approvisionnement en eau exempt de perte de pression.
