Statisch balanceerventiel voor precieze debietregeling
Statisch balanceerventiel voor precieze debietregeling

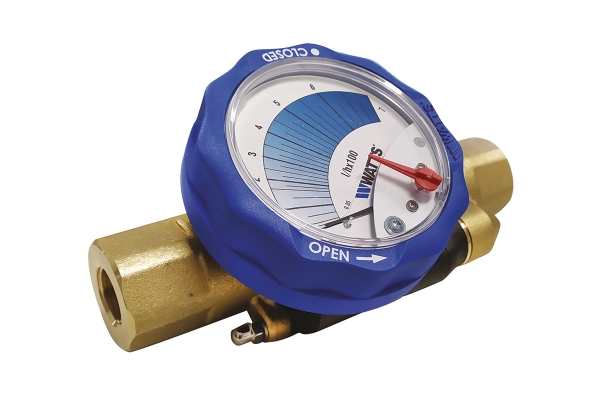

Naast de reguliere versie met wartelmoeren werd er op vraag van de markt ook een balanceerventiel met zuivere binnendraadaansluiting ontwikkeld.

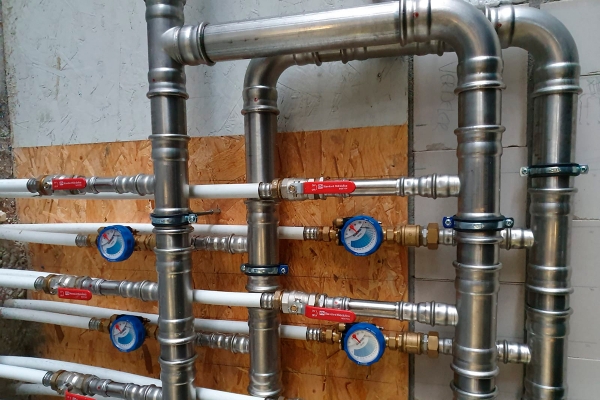

Voor een eenvoudige controle is het actuele debiet continu op de wijzerplaat afleesbaar.

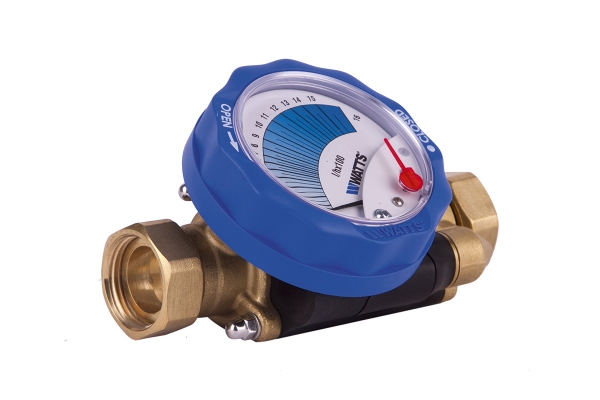

Met een draai aan het blauwe handwiel wordt het debiet ingesteld.

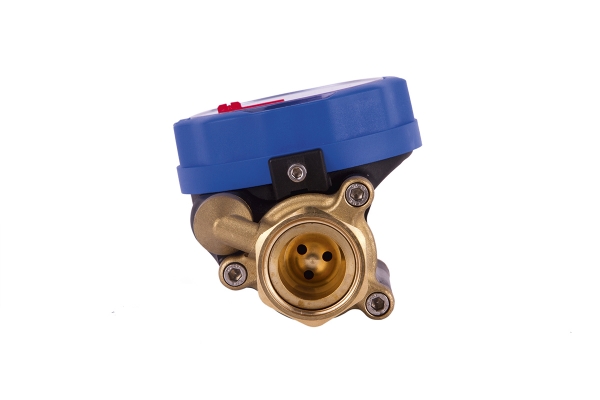

Het huidige gamma (DN15 t.e.m. DN50) wordt in de toekomst uitgebreid met grotere diameters.
Innovatie schuilt vaak in eenvoud. Net in het digitale tijdperk brengt Watts daarom een statisch balanceerventiel op de markt dat toelaat om installaties op een analoge en eenduidige manier in te regelen én te controleren. De gepatenteerde iDroset serie CF doet dat vandaag al voor aansluitingen van DN15 tot DN50 en debieten van 35 tot 10.000 l/h, maar krijgt er later nog grotere broers bij.
Met een verwarmingsinstallatie, sprinklersysteem of waterdistributienetwerk dat hydraulisch niet in evenwicht is, valt alleen maar te verliezen. Om ook de minstbedeelden in zo’n circuit van het nodige debiet of comfort te voorzien, zal er in de eerste plaats namelijk meer pompenergie nodig zijn. Dat betekent dan weer dat dit kritische onderdeel buiten zijn ontwerpcondities werkt en dus onderhevig is aan snellere slijtage, alsook dat er ten gevolge van te hoge doorstroomsnelheden geluidshinder kan ontstaan. In menig watersysteem staat debietregeling zo synoniem voor kostenbesparing en energie-efficiëntie.
In één oogopslag
“Het waterzijdig inregelen van dergelijke installaties zou een vaste reflex moeten zijn”, weet Danny Asselman, technical sales engineer bij Watts Benelux. “Helaas komt er voor de installateur doorgaans nog te veel bij kijken. Debietregelaars moeten veelal elektronisch uitgelezen en ingesteld worden, wat niet alleen veel tijd in beslag neemt, maar waarvoor tevens dure apparatuur en specifieke technische kennis vereist is.”
De nieuwe generatie iDroset serie CF maakt het inregelingsproces heel wat eenvoudiger. “Met een draai aan het blauwe handwiel wordt het gewenste debiet ingesteld,” aldus Asselman, “waarna de positie eventueel vergrendeld kan worden. Dat gaat uiterst snel en zonder extra gereedschap. Net zoals de controle. Het actuele debiet is namelijk continu op de wijzerplaat afleesbaar. Men kan daardoor direct waarnemen of het nog aan de ontwerpcondities voldoet en of er zich al dan niet een probleem voordoet.”
Gepatenteerde technologie
Het is de unieke en gepatenteerde drukmeter in het binnenwerk van het balanceerventiel die deze eenvoudige doch precieze kalibratie mogelijk maakt. “Omdat de drukmeter slechts eenmalig met water gevuld wordt, met name bij de installatie, is dit systeem bovendien ongevoelig voor vervuilingen. Het moet daarom niet gekalibreerd worden en is geschikt voor tal van waterstromen en water-glycolmengsels (max. 50% glycol).”
Tevens uniek is dat de iDroset serie CF met slechts enkele maatvoeringen het volledige werkgebied dekt, onder een maximale werkdruk van PN16. De kleinste maat, DN15, kan zo ingesteld worden tussen 35 en 700 l/h; de voorlopig grootste maat, DN50, tussen 400 en 10.000 l/h.
Op vraag van de markt
De grenzen van het nieuwe balanceerventiel zijn daarmee evenwel nog niet bereikt. “De huidige uitvoeringen zijn slechts de aanzet van het verhaal”, geeft Asselman toe. “Op basis van de reacties en behoeften van de markt, gaan we de serie de komende jaren verder uitbreiden. Zo lanceerden we als aanvulling op de reguliere uitvoering met wartelmoeren onlangs nog een iDroset serie CF met zuivere binnendraadaansluiting, en is ons R&D Innovation Center in Italië volop bezig met de ontwikkeling van grotere diameters. Een volgende stap is de integratie van Bluetooth-functionaliteiten en, op termijn, de mogelijkheid om de ventielen rechtstreeks aan een gebouwbeheersysteem te koppelen.”
Tekst: Elise Noyez
Foto’s: Watts
