Vanne d’équilibrage statique pour une régulation précise du débit
Vanne d’équilibrage statique pour une régulation précise du débit

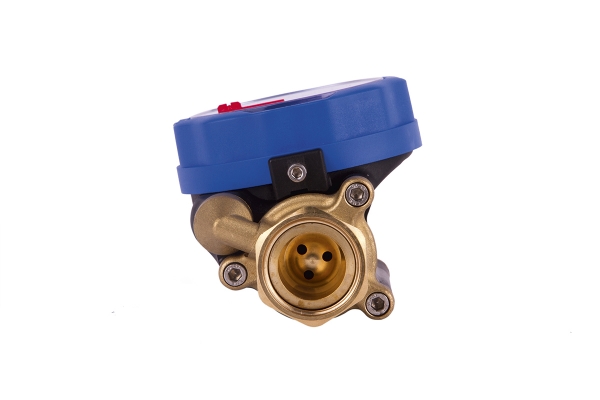

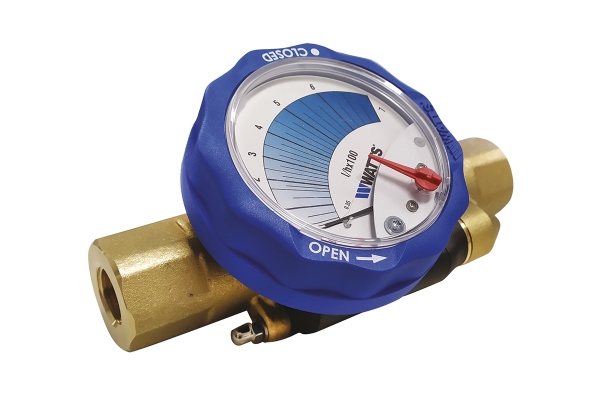

Outre la version régulière avec écrous-raccords, une vanne d’équilibrage avec filetage intérieur pur a été également développée à la demande du marché.

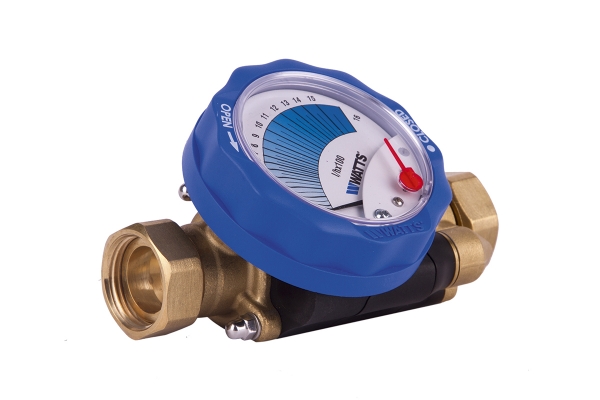

Pour un contrôle simple, le débit actuel peut être lu en continu sur le cadran.
Le débit est réglé par une rotation du volant bleu.
L’innovation réside souvent dans la simplicité. A l’ère numérique, justement, Watts lance sur le marché une vanne d’équilibrage statique qui permet la régulation et le contrôle de manière analogique et évidente. L’iDroset série CF breveté le fait déjà aujourd’hui pour des raccordements du DN15 au DN50 et des débits de 35 à 10.000 l/h, des installations plus performantes viendront s’y ajouter par la suite.
Avec une installation de chauffage, un système de sprinklers ou un réseau de distribution d’eau qui n’est pas en équilibre hydraulique, on ne peut que subir des pertes. Pour pourvoir aussi les moins favorisées, dans un tel circuit, du débit ou du confort nécessaire, il y aura d’abord un besoin en énergie de pompage supérieur. Ceci signifie à nouveau que cet élément critique fonctionne en dehors de ces conditions de conception, et est donc soumis à une usure plus rapide et qu’en raison de cela, des vitesses de débit trop élevées peuvent survenir avec les nuisances sonores à la clé. Dans plus d’un système hydrologique, la régulation du débit est ainsi synonyme d’économie de coûts et d’efficacité énergétique.
D’un seul coup d’oeil
« La régulation côté eau de semblables installations devrait être un réflexe constant », indique Danny Asselman, technical sales engineer chez Watts Benelux. « Malheureusement, cela représente généralement trop de choses pour l’installateur. Les régulateurs de débit doivent être fréquemment lus et réglés électroniquement, ce qui non seulement prend beaucoup de temps, mais exige également des équipements coûteux et des connaissances techniques spécifiques. »
La nouvelle génération iDroset série CF simplifie fortement le processus de régulation. « Avec une rotation du volant bleu, on règle le débit souhaité, » selon Asselman, « après quoi, la position peut être éventuellement verrouillée. Ceci a lieu de manière extrêmement rapide et sans dispositif supplémentaire. Tout comme le contrôle. Le débit actuel peut être lu notamment en continu sur le cadran. On peut ainsi observer directement s’il satisfait encore aux conditions de conception et/ou si un problème se pose ou non. »
Technologie brevetée
C’est le manomètre unique et breveté à l’intérieur de la vanne d’équilibrage qui permet ce calibrage simple, mais précis. « Etant donné que le manomètre n’est rempli d’eau qu’à une seule reprise, à savoir lors de l’installation, ce système est en outre insensible à l’encrassement. Il ne doit donc pas être calibré et s’applique à de nombreux flux d’eau et mélanges eau-glycol (max. 50 % de glycol). »
L’iDroset série CF est également unique avec uniquement quelques mesurages pour couvrir la totalité du domaine de travail sous une pression de service maximale de PN16. La plus petite dimension, DN15, peut ainsi être réglée entre 35 et 700 l/h ; la dimension provisoirement la plus importante, DN50, entre 400 et 10.000 l/h.
A la demande du marché
Les limites de la nouvelle vanne d’équilibrage ne sont toutefois pas encore atteintes ainsi. « Les versions actuelles ne sont que le début de l’histoire », indique Asselman. « Sur base des réactions et des besoins du marché, nous allons encore étendre la série au cours des années à venir. C’est ainsi que nous avons lancé, comme complément à la version régulière avec écrous-raccords, un iDroset série CF avec filetage intérieur pur et que notre R&D Innovation Center en Italie est actuellement occupé intensément au développement de diamètres supérieurs. Une prochaine étape est l’intégration de fonctionnalités Bluetooth et, à terme, la possibilité d’associer les vannes directement à un système de gestion des bâtiments. »
Texte : Elise Noyez
Photos : Watts
