Niveautransmitter voor de water- en afvalwaterindustrie
Niveautransmitter voor de water- en afvalwaterindustrie
Optiwave 1400 is een betrouwbare, eenvoudig installeerbare en onderhoudsvrije niveaumeter.
Gemonteerd boven het open kanaal, meet de contactvrije FMCW-radar van de Optiwave 1400 continu het niveau van de flow in het meetkanaal.
De Optiwave 1400-radarniveaumeting van Krohne is afgestemd op de uitdagingen van de moderne water- en afvalwaterindustrie en verschaft tegelijk ook een duurzame oplossing. Het apparaat biedt de voordelen van FMCW-radartechnologie: hoge nauwkeurigheid, betrouwbaarheid en meetstabiliteit.

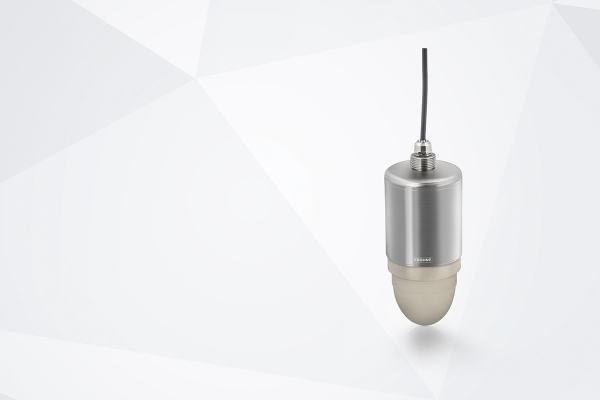

De Optiwave 1400 kreeg een robuuste roestvrijstalen behuizing en IP68/NEMA 4X/6-classificatie mee en is voorzien van een onderhoudsvrije polypropyleen (PP) druppel-antenne met de kleinste richtingshoek (8°) op de markt, wat een scherpe focus op vloeistoffen garandeert. De transmitter levert een nauwkeurige en betrouwbare niveaumeting tot 20 m en blijft ongevoelig voor condensatie, turbulente oppervlakken of schuim.
“De Optiwave 1400 is ontworpen voor niveaumeting in toepassingen met vloeistoffen in de waterindustrie, bijvoorbeeld bij transport, opslag en distributie van water uit bronnen, rivieren, meren of de zee en regenwaterbekkens”, legt Ludo Van Eeckhoudt, commercieel directeur van Krohne Belgium, uit. “Typische toepassingen in de afvalwaterindustrie zijn niveaumeting van afvalwater, slib of andere vloeistoffen in opslagtoepassingen of pompstations. De radar niveautransmitter kan ook worden gebruikt als niveaumeting door plastic tanks en voor flowmeting in open kanalen of als overstromingsalarm.”
Kosteneffectief alternatief voor ultrasone niveaumeting in venturikanaal
Een case legt de voordelen van de Optiwave 1400 bloot. In een rioolwaterzuivering komt gemeentelijk afvalwater samen met regenwater. Voor flowmeting in het open kanaal gebruikt men niveaumeting om de hoogte van de vloeistof, die door het meetkanaal (Venturi-goot) of over de waterkering stroomt, te meten. Die kanaalvormen hebben een karakteristieke waterflow, zodat over het waterniveau de flow kan worden berekend. Daarmee kan de operator de in- en uitlaat van de zuivering berekenen, waarmee de installatie kan worden geoptimaliseerd en bedrijfskosten en tarieven kunnen worden vastgesteld.

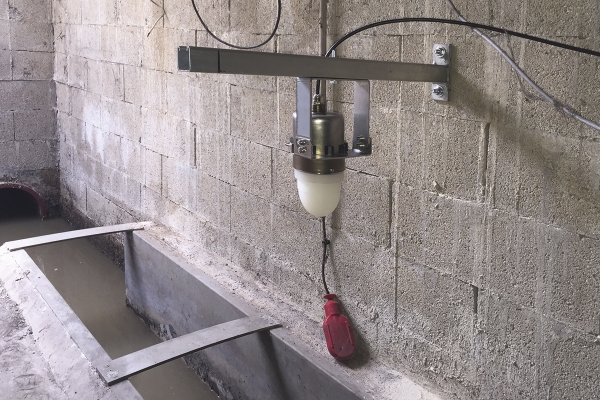

Vroeger gebruikte men ultrasone niveaumeting. Dat bleek door onder andere afzetting en bewegend productoppervlak onbetrouwbaar en – door regelmatige reiniging – een te hoge kostenpost. De plantoperator zocht een betrouwbare, eenvoudig installeerbare en onderhoudsvrije niveaumeter. De oplossing werd bij Krohne gevonden met de Optiwave 1400-radarniveautransmitter met PP-druppelantenne met richtbare (45°) beugel. Gemonteerd boven het open kanaal, meet de contactvrije FMCW-radar continu het vloeistofniveau.
Ludo Van Eeckhoudt: “De operator heeft via PACTware snel toegang tot de DTM en kan de geschikte kanaalvorm en afmetingen invoeren, waardoor de radar via het niveau de flow kan bepalen. Dankzij FMCW-technologie en de kleine richtingshoek van de druppelantenne biedt de radar continue, nauwkeurige meetwaarden ondanks het bewegende productoppervlak. De waarden worden via een 4 tot 20 mA-uitgang naar een PLC in de controlekamer verzonden, voor berekening van de in- en uitlaat en voor optimalisatie van de installatie. De klant profiteert van de onderhoudsvrije kostenefficiëntere meting.”
Door Rudy Gunst
Foto’s: Krohne
