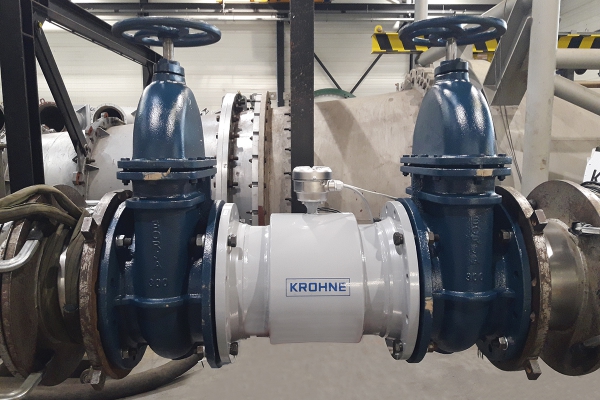

Voor een waterbedrijf uit het Midden-Oosten is er op het kalibratiecircuit van Krohne Altometer in Dordrecht onlangs een kalibratie uitgevoerd waarbij direct vóór en direct na de flowmeter een schuifafsluiter geïnstalleerd is. Het ging hier om een installatie met een bewust verstoorde doorlaat meteen voor en na de flowmeter, zogenaamde 0D/0D-inbouwcondities.
De Krohne Waterflux is speciaal ontwikkeld voor 0D/0D-inbouwcondities en het waterbedrijf wilde zeker weten dat de Waterflux de nauwkeurigheidsspecificaties zou halen met een bepaald type afsluiter.
In een speciaal aangepaste opstelling is een 0D/0D-kalibratie uitgevoerd met door het waterbedrijf aangeleverde afsluiters. De meter moest binnen de nauwkeurigheidsnorm van OIML R49 vallen: 1% in het hoge flowbereik en 3% in het lage flowbereik. Ondanks de verstoringen van de geïnstalleerde afsluiters werd de OIML R49-nauwkeurigheidsspecificatie ruimschoots gehaald, zelfs bij drie herhalingen per meetpunt. Daarmee was de toegevoegde waarde van de vernauwde doorlaat duidelijk en heeft de Waterflux bewezen de perfecte keuze te zijn voor het waterbedrijf.
Evenredig verdeeld flowprofiel

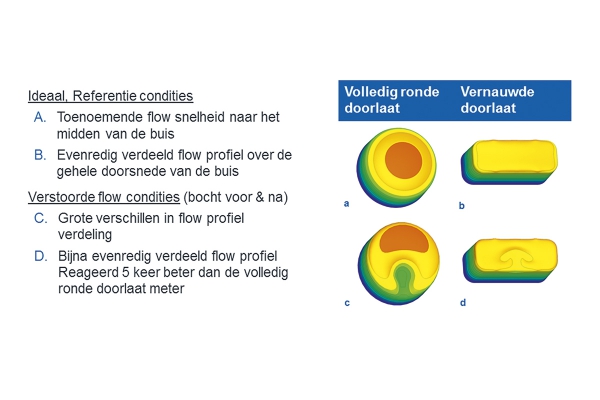

In de vernauwde doorlaat van de Waterflux wordt de stroomsnelheid van het water verdubbeld en de verstoringen uit het flowprofiel verdrongen, waardoor een evenredig verdeeld flowprofiel ontstaat. Dat zorgt voor de mogelijkheid om met extreem korte in- en uitlaatsecties te werken, betere prestaties in het lage flowbereik, en een beter elektrodesignaal bij een minder sterk magnetisch veld.
Mede doordat er met een minder sterk magnetisch veld gewerkt kan worden is een lange levensduur van de batterij mogelijk.

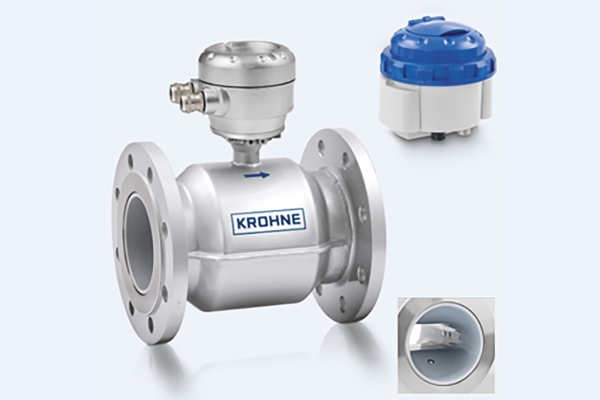

De Waterflux 3070 functioneert met een batterij waarvan de levensduur vijftien jaar bedraagt. Het toestel is geschikt voor eenvoudige installaties zonder in- of uitlaatsecties (0D/0D). Kenmerkend is de hoge nauwkeurigheid tot 0.2% + 1 mm/s van de gemeten waarde. Er zijn drinkwatertoelatingen waaronder ACS, DVGW, NSF, TZW en WRAS. De Waterflux 3070 is gecertificeerd voor gebruik voor betaalverkeer: OIML R49 en MID Annex III (MI-001) tot DN 600. De MI-001 op de sensorbuizen is geldig voor zowel horizontaal als verticaal gebruik. De schuifafsluiter beschikt over een standaard referentie-electrode waardoor geen dure aardringen gebruikt hoeven te worden. Daarnaast zijn er opties voor een geïntegreerde P&T-sensor, Pulse, Modbus & draadloos GPRS/GSM-communicatie met externe datalogger, en een speciale coating voor gebruik onder water of onder de grond.
