Un débitmètre électromagnétique pour une société des eaux du Moyen-Orient
Un débitmètre électromagnétique pour une société des eaux du Moyen-Orient
Le débitmètre Krohne Waterflux a été spécialement développé pour des conditions d’insertion 0D/0D.

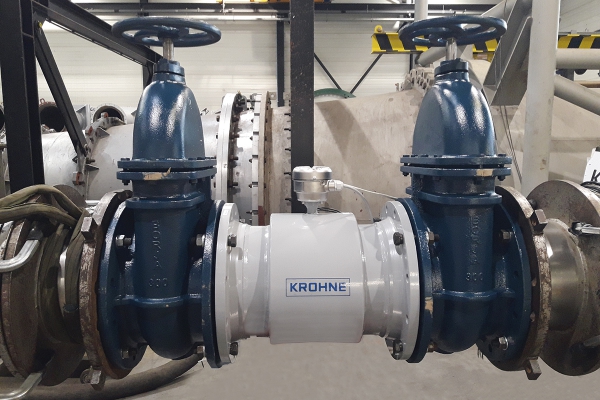

Un étalonnage a récemment été effectué sur le circuit d’étalonnage de Krohne Altometer à Dordrecht pour le compte d’une société des eaux du Moyen-Orient, et, pour ce faire, des vannes à disque avaient été installées immédiatement avant et immédiatement après le débitmètre. Il s’agissait d’une installation avec un passage délibérément perturbé immédiatement avant et après le débitmètre (conditions d’insertion dites 0D/0D).
Le débitmètre Krohne Waterflux a été spécialement développé pour des conditions d’insertion 0D/0D et la société des eaux voulait certainement savoir s’il répondrait aux exigences de précision avec un type particulier de vanne d’arrêt.
Dans une configuration spécialement adaptée, un étalonnage 0D/0D a été réalisé avec des vannes fournies par la société des eaux. Le débitmètre devait être conforme à la norme de précision de l’OIML R49 : 1% dans la plage de débit élevé et 3% dans la plage de débit bas. Malgré les perturbations des vannes installées, la norme de précision OIML R49 a été largement respectée, même en ayant répété trois fois le point de mesure. De plus, la valeur ajoutée par la réduction de passage était évidente et le Waterflux s’est avéré être le choix parfait pour la société des eaux.

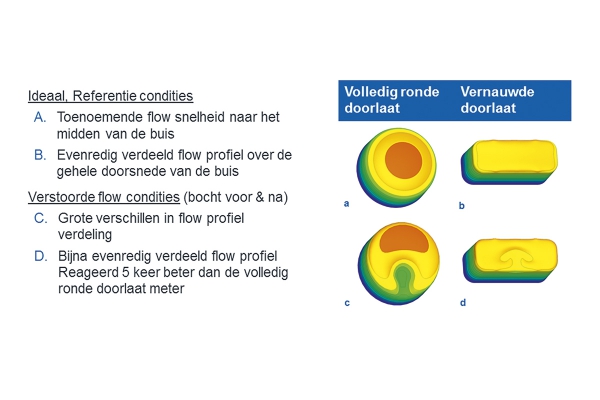

Profil d’écoulement proportionnellement réparti
Dans le passage réduit du Waterflux, la vitesse de l’eau est doublée et les perturbations dans le profil d’écoulement sont décalées, ce qui produit un profil d’écoulement proportionnellement réparti. Cela permet de travailler avec des sections d’entrée et de sortie extrêmement courtes, et fournit de meilleures performances dans la plage de faible débit et un meilleur signal d’électrode pour un champ magnétique moins puissant.
En outre, du fait qu’il est possible de travailler avec un champ magnétique réduit, la durée de vie de la batterie peut être prolongée.

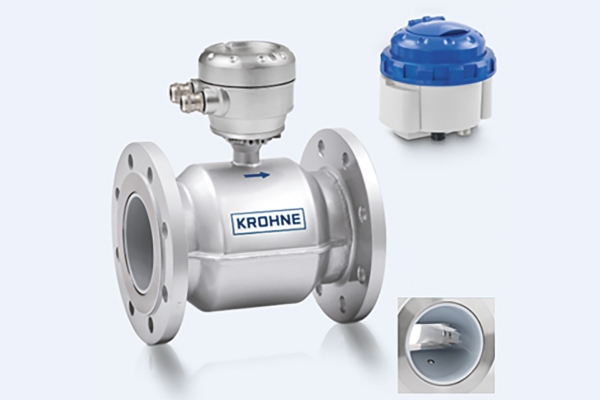

Le Waterflux 3070 fonctionne avec une batterie dont la durée de vie est de quinze ans. L’appareil convient aux installations simples, sans section d’entrée ou de sortie (0D/0D). Il se caractérise par la précision élevée 0.2% + 1 mm/s de la valeur mesurée. Il bénéficie d’homologations pour l’eau potable, notamment ACS, DVGW, NSF, TZW et WRAS. Le Waterflux 3070 est certifié pour une utilisation pour le comptage payant : OIML R49 et MID Annexe III (MI 001) jusqu’au DN 600. Le MI 001 sur les tubes de détection est valable pour une utilisation tant horizontale que verticale. La vanne à disque est équipée d’une électrode de référence standard, de sorte qu’il n’est pas nécessaire d’installer de bagues de terre coûteuses. Il existe en outre des options pour un capteur P&T intégré, une communication Pulse, Modbus et GPRS/GSM sans fil avec un enregistreur de données externe, ainsi qu’un revêtement spécial pour une utilisation immergée ou enterrée.
Texte et photos Krohne
