85 aftakkingen op toevoerleiding
85 aftakkingen op toevoerleiding

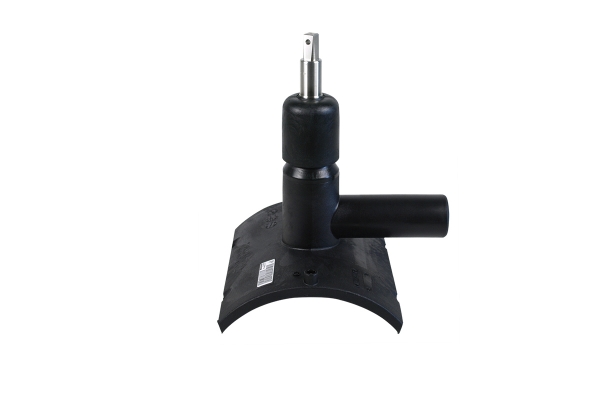

Top Loading zadels zijn geschikt voor grote diameters, tot wel 400 mm. Hier werd gebruikgemaakt van exemplaren met geïntegreerde afsluiter.

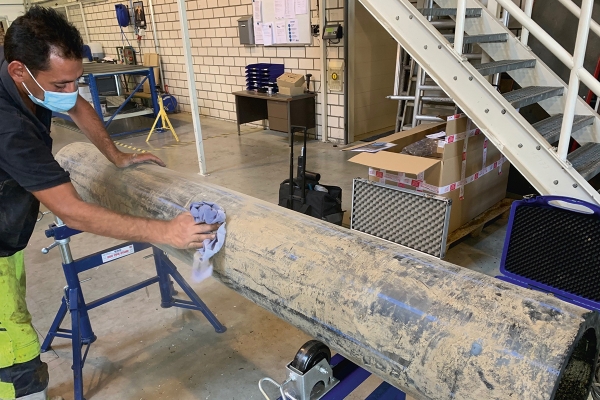

Net als bij andere PE elektrolas verbindingen is een goede voorbereiding en reiniging cruciaal.

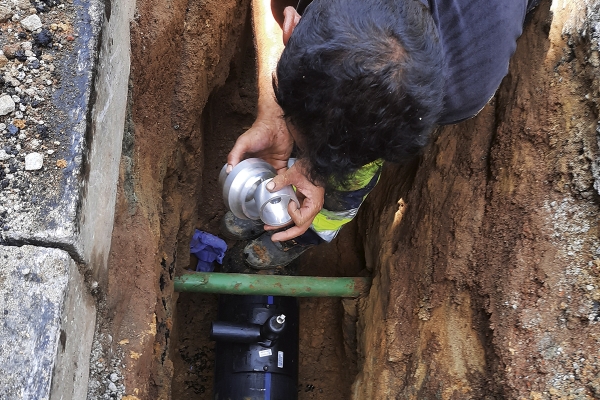

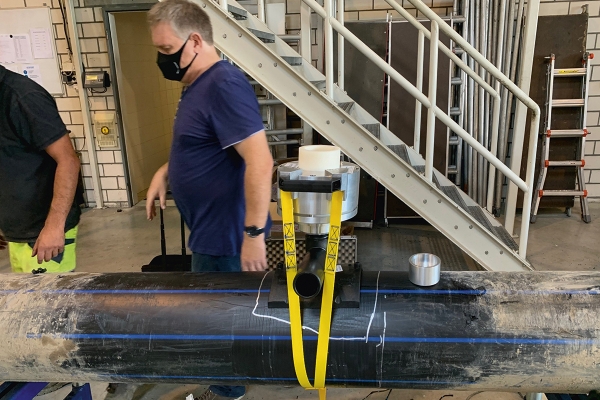

Top Loading zadels worden met behulp van een speciaal gereedschap tegen de leiding geklemd. Voor een correct gebruik kreeg aannemer GKW eerst een extra opleiding.

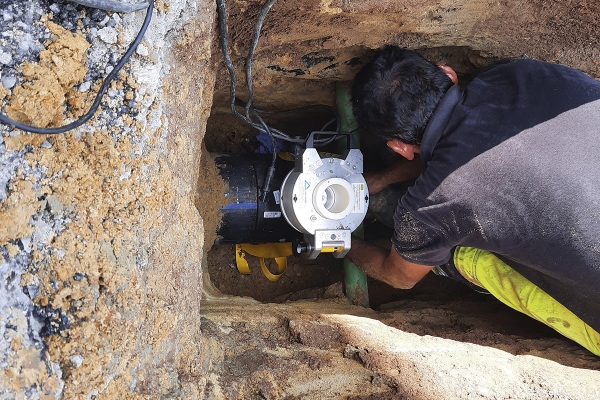

Ook in de soms erg krappe omstandigheden op de werf verliep de plaatsing uiteindelijk vlot.
Ook in de soms erg krappe omstandigheden op de werf verliep de plaatsing uiteindelijk vlot.

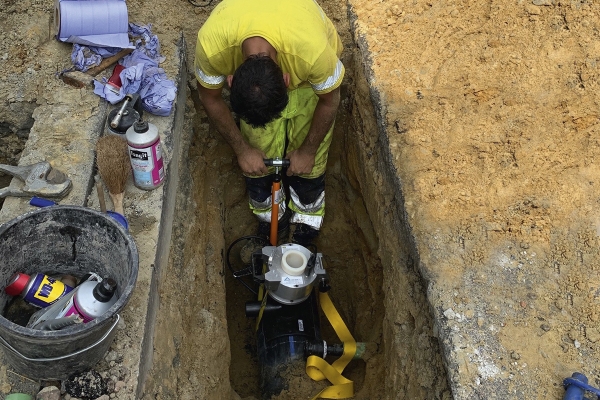

Met behulp van een pomp wordt de druk handmatig opgebouwd. Uiteindelijk moet die 4 bar bedragen.

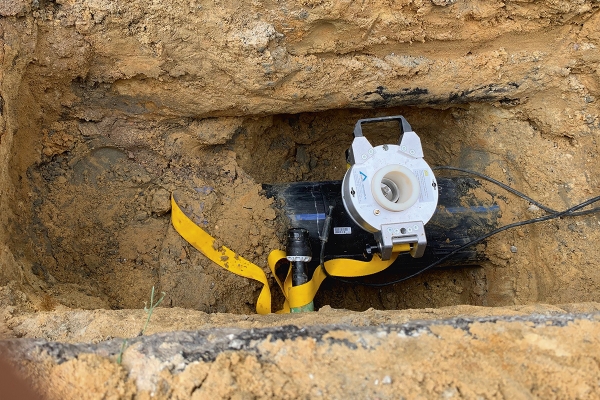

Na het uitvoeren van de las, moet het toestel gedurende de volledige afkoeltijd gemonteerd blijven.

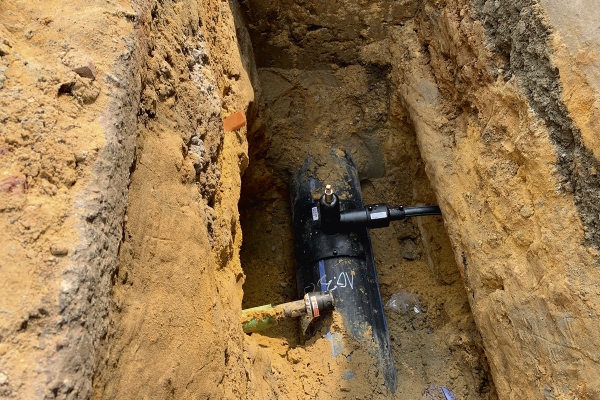

Een voordeel van drukaanboorzadels is dat je aftakkingen kan realiseren met een enkele elektrolasverbinding en terwijl de leiding onder druk staat.
In Sint-Genesius-Rode moest de aansluiting van 85 woningen op het drinkwaternet afgelopen zomer vernieuwd worden. De distributieleiding waarop de aftakkingen gepland stonden, was evenwel geen regulier formaat. De PE-leiding met diameter 280 mm werd immers voor zowel toevoer als distributie gebruikt. Voor een aangepaste oplossing die bovendien zo min mogelijk hinder zou opleveren, klopte aannemer GKW aan bij Vigotec.
Hoewel de activiteiten van Vigotec de voorbije jaren werden uitgebreid met gespecialiseerde afdelingen voor veiligheidsoplossingen in en om besloten ruimtes enerzijds, en technische kunststoffen anderzijds, kennen de gas- en watersector het in Puurs gevestigde bedrijf toch hoofdzakelijk als deskundige partner voor leidingsystemen uit polyethyleen, de bijhorende koppelingen en kunststof constructies op maat. Zo is Vigotec al sinds zijn oprichting in 1981 exclusief Belgisch verdeler van de PE-oplossingen van Friatec (nu Aliaxis Duitsland) en biedt het bedrijf uitgebreide ondersteuning in de vorm van opleidingen, advies, werfassistentie en de verhuur van gespecialiseerde gereedschappen.
“Die expertise en dienstverlening kwamen in dit project bijzonder van pas”, zegt Kasim Gocem, zaakvoerder bij GKW. “Wil je betrouwbare aftakkingen realiseren op een leiding met diameter 280 mm, dan kom je er met de reguliere oplossingen namelijk niet. Wil je dat 85 keer op rij doen, dan zorg je maar beter dat ook de uitvoering volledig correct gebeurt. Vigotec kon op beide gebieden de juiste referenties voorleggen.”
Top Loading
Dat de aftakkingen in de wijk in Sint-Genesius-Rode rechtstreeks op een leiding van 280 mm gebeurden, was een kwestie van noodzaak. Niet alleen was er nog amper ruimte om een nieuwe en kleinere distributieleiding te plaatsen, maar daarvoor zat tevens al heel wat ander leidingwerk in de weg. De keuze viel daarom op Top Loading aftakzadels van Frialen.
“PE elektrolas drukaanboorzadels zijn de uitgelezen oplossing voor aftakkingen in tal van omstandigheden”, zegt Rick De Visscher van Vigotec. “Met één enkele elektrolasverbinding en terwijl de leiding onder druk staat, kan je een aftakking nauwkeurig realiseren. Het voordeel van de Top Loading exemplaren, is dat ze geschikt zijn voor grotere diameters, tot wel 400 mm.”
Aangezien er op elke aftakking ook een afsluiter voorzien moest worden, werd er met drukaanboorventielen DAV-TL met geïntegreerde afsluiter gewerkt. “Hadden we voor een gewoon drukaanboorzadel gekozen, dan moest er op elke aftakking nog een aparte afsluiter geplaatst worden. Dat zijn meer hulpstukken, meer laswerk en meer risicopunten. En dat 85 keer.”
“Wil je betrouwbare aftakkingen realiseren op een leiding met diameter 280 mm, dan kom je er met reguliere oplossingen niet.”
Kasim Gocem, zaakvoerder GKW
Aangepaste montage
Het vermijden van fouten in de montage is bij dergelijke ingrepen, in het bijzonder wanneer het een ondergronds leidingnet betreft, een basisaandachtspunt. “PE elektrolas is een uiterst veilige verbindingstechniek”, zegt account manager Gerrit Bombeeck (Vigotec). “Omdat beide onderdelen effectief met elkaar versmelten, is het punt van de koppeling zelfs sterker dan de leiding zelf. Echter, daarvoor moet de elektrolas ook correct uitgevoerd worden, en dat vergt de nodige opleiding en voorbereiding. Je moet de leiding rondom rond enkele millimeters afschrapen en ontvetten, en ook de contactzijde van het zadel moet nauwgezet ontvet worden. Bij het uitvoeren van de las zelf zijn temperatuur, tijd en afkoeltijd, samen met de druk waarmee het hulpstuk rond de leiding geklemd is, de belangrijkste parameters.”
Bovenstaande geldt voor alle elektrolasverbindingen, maar bij de Top Loading zadels komt er toch net wat meer kijken. “In tegenstelling tot gewone zadels, die met een voorgemonteerde klem permanent rond de leiding bevestigd worden, worden Top Loading zadels er bovenop geplaatst en met een speciaal gereedschap tijdelijk tegen de leiding aan geklemd. De bevestiging gebeurt met spankoorden, en met een pomp wordt de druk vervolgens tot 4 bar opgebouwd. Dan kan de las uitgevoerd worden. Niet onbelangrijk: het gereedschap moet ook gedurende de volledige afkoeltijd – in dit geval 1 uur – op zijn plaats gehouden worden.”
Aannemer GKW, hoewel intussen al ruimschoots vertrouwd met PE-leidingen, elektrolassen én de reguliere aftakzadels van Frialen, kreeg daarom een bijkomende opleiding in Puurs en waar nodig ondersteuning op de werf. “Ondanks de soms erg nipte omstandigheden in het veld en dankzij de gedegen opleiding en voorbereidingen van Vigotec, verliep alles erg vlot”, zegt Gocem. “We kochten zelf één Friatop toestel aan en huurden een ander, om zo geen onnodige stilstand te hebben. Dat verliep uitstekend: terwijl de ene elektrolas afkoelde, werd de andere uitgevoerd en was nog een ander team bezig met het delven van de volgende put. De werken namen in totaal zo’n vijf weken in beslag, maar omdat we stelselmatig konden opschuiven en de putten ook gaandeweg weer konden dichtmaken, bleef de hinder voor de buurt beperkt.”
Tekst: Elise Noyez
Foto’s: Vigotec
Constant streven naar snelle en veilige montage
Net als Vigotec streeft ook fabrikant Aliaxis Duitsland naar de hoogst mogelijke veiligheid en gebruiksgemak op de werf. Daartoe wordt het gamma constant verbeterd. Enkele voorbeelden:
- Nieuwe aftakzadels DAA en DAV (met geïntegreerde afsluiter) met Red Snap: met de rode hendel worden de zadels in één beweging en meteen onder de juiste lasdruk rond de leiding geklemd. Het resultaat is een altijd betrouwbare las met wel 50% tijdsbesparing in montage;
- Zadels voor grote diameters: een meer economisch en nauwkeurig alternatief voor de traditionele T-stukken. Ze zorgen voor minder lassen, minder tijdverlies door afkoeltijden en een exacte positionering van de aftakking.
- Lastoestellen: lichter, ergonomischer en slimmer. Ze spelen in op de nieuwste noden, waaronder geopositionering en complete traceability aan de hand van werffoto’s, commentaren … Via de koppeling met een app zijn de gegevens onmiddellijk beschikbaar bij de opdrachtgever;
- Zadels: ruim gamma voor zowel reguliere als grote diameters;
- Elektrolas bochten: naast de traditionele 45° en 90° uitvoeringen zijn de 11° en 30° bochten unieke hulpstukken. Ze laten een flexibelere vormgeving van het leidingnet toe, met minder leidingspanningen.
