85 embranchements sur une conduite d’amenée

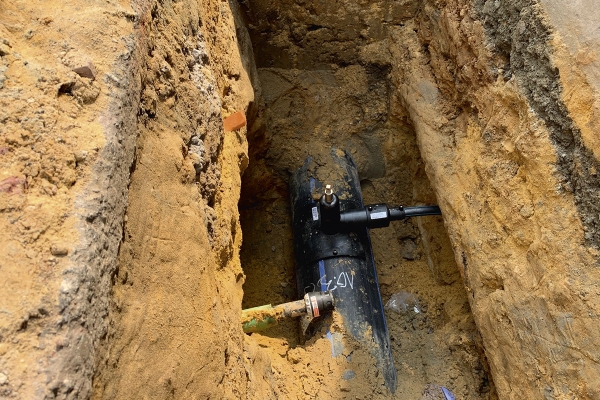

85 embranchements sur une conduite d’amenée

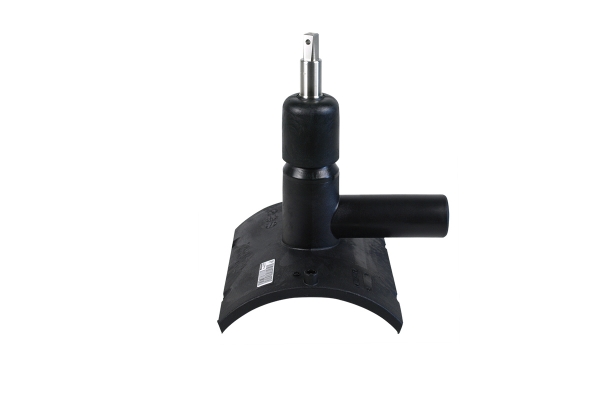

Les prises Top Loading sont adaptées aux grands diamètres, jusqu’à 400 mm sans problème. Des modèles avec vanne d’arrêt intégrée ont été utilisés dans ce cas.

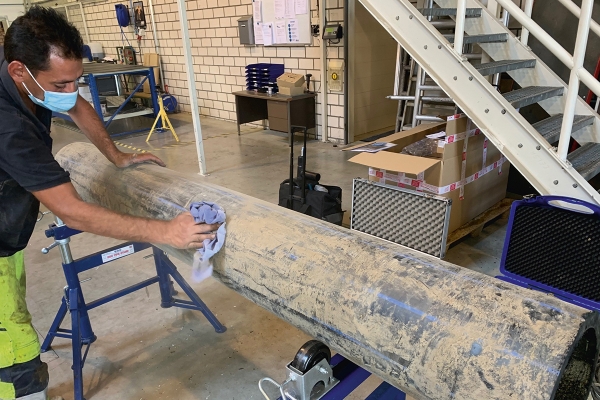

Tout comme pour les autres liaisons PE électrosoudées, une bonne préparation et un bon nettoyage sont cruciaux.

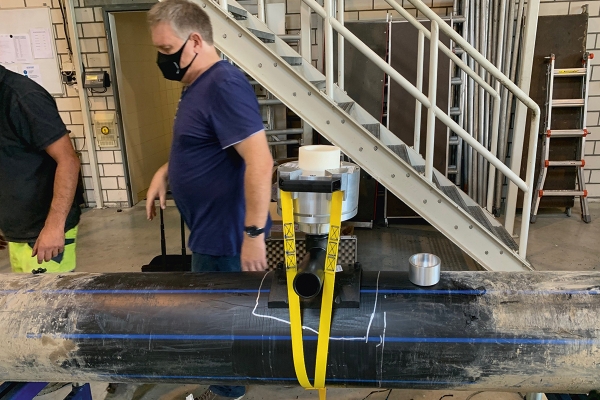

Les prises Top Loading sont fixées sur la canalisation au moyen d’un outil spécial. L’entrepreneur GKW reçoit d’abord une formation spéciale pour un emploi correct.

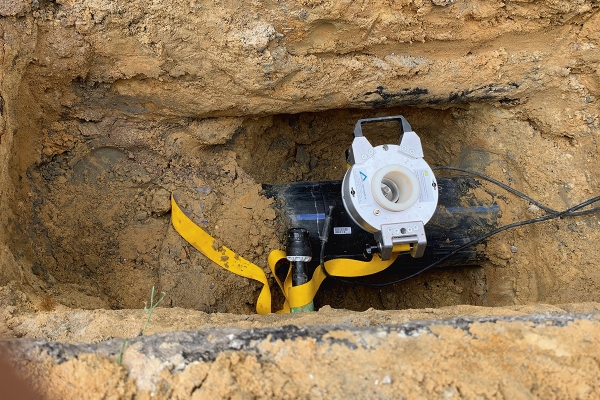

La pose s’est en fin de compte rapidement déroulée, malgré des conditions parfois extrêmement étriquées sur le chantier.
La pose s’est en fin de compte rapidement déroulée, malgré des conditions parfois extrêmement étriquées sur le chantier.

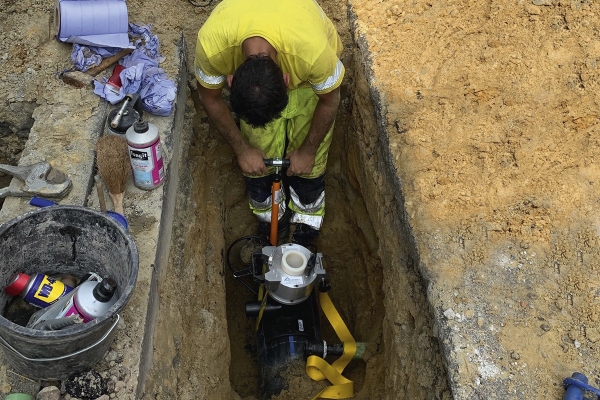

La pression est créée manuellement à l’aide d’une pompe. Celle-ci doit atteindre 4 bar.

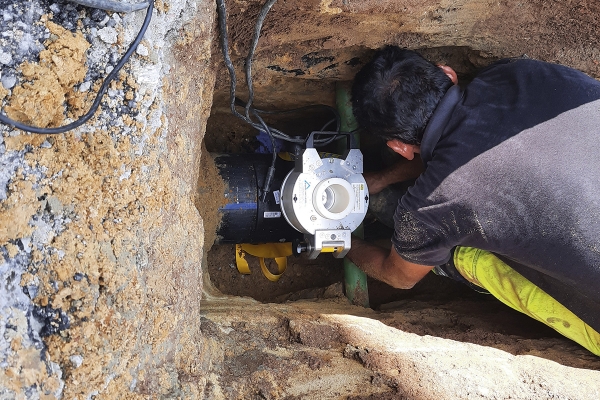

Une fois le soudage réalisé, l’outil doit rester monté pendant tout le temps de refroidissement.

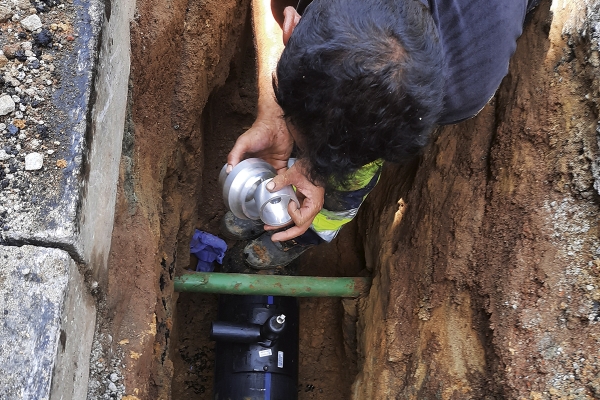

L’avantage des prises en charge avec perforateur incorporé est qu’elles permettent de réaliser des embranchements avec une seule liaison électrosoudée et sur la canalisation en charge.
L’été dernier, 85 nouveaux appartements à Rhode-Saint-Genèse ont nécessité un raccordement au réseau d’eau potable. La canalisation de distribution sur laquelle les embranchements étaient planifiés, n’était cependant pas d’un format usuel. La canalisation en PE, d’un diamètre de 280 mm, était utilisée autant pour l’amenée que la distribution. Pour trouver une solution adaptée et occasionnant le moins de nuisances possible, l’entrepreneur GKW s’est adressé à Vigotec.
Même si Vigotec a, au cours des années passées, étendu ses activités en développant des départements spécialisés, d’une part, dans les solutions pour espaces clos et leur environnement et, d’autre part, dans les plastiques techniques, cette entreprise ayant son siège à Puurs est principalement connue dans les secteurs du gaz et de l’eau en tant que partenaire compétent dans les systèmes de canalisations en polyéthylène, les raccordements adaptés et les constructions en plastique sur mesure. Ainsi, Vigotec est, depuis sa fondation en 1981, le distributeur belge exclusif des solutions en PE de Friatec (maintenant Aliaxis Allemagne) et offre à cette entreprise un soutien étendu sous la forme de formations, de conseil, d’assistance chantier et de location d’outils spécialisés.
« Leur expertise et leurs services sont arrivés particulièrement à propos pour ce projet », dit Kasim Gocem, gérant de GKW. « En effet, si l’on souhaite réaliser des embranchements fiables sur une canalisation d’un diamètre de 280 mm, les solutions usuelles ne s’y prêtent pas. Et, lorsqu’on a affaire à une série de 85 embranchements, il vaut également mieux s’assurer d’une exécution correcte. Vigotec a été en mesure de présenter des références pertinentes pour ces deux aspects. »
Top Loading
Dans le quartier de Rhode-Saint-Genèse, la réalisation des embranchements directement sur une canalisation de 280 mm a été une question de nécessité. Non seulement il restait à peine la place pour poser une nouvelle et plus petite canalisation de distribution, mais toute une pléthore de canalisations préalablement installées y faisait obstacle. C’est pourquoi le choix est tombé sur les prises de branchement Top Loading de Frialen.
« Les prises en charge avec perforateur incorporé électrosoudables en PE sont les solutions de premier choix pour les embranchements dans de nombreuses circonstances », affirme Rick De Visscher de Vigotec. « Il est possible de réaliser un embranchement avec précision, en une seule liaison électrosoudée et sur une canalisation en charge. L’avantage des modèles Top Loading est qu’ils s’adaptent sur de grands diamètres, jusqu’à 400 mm sans problème. »
Considérant qu’il fallait également équiper chaque embranchement d’une vanne d’arrêt, nous avons utilisé des vannes de prise en charge DAV-TL avec vanne d’arrêt intégrée. « Si nous avions choisi une prise en charge avec perforateur incorporé usuelle, il aurait fallu installer une vanne d’arrêt en plus sur chaque embranchement. Cela représente davantage de matériel, davantage de travail de soudage et davantage de points à risque. Ceci multiplié par 85. »
« Si l’on souhaite réaliser des embranchements fiables sur une canalisation d’un diamètre de 280 mm, les solutions usuelles ne s’y prêtent pas. »
Kasim Gocem, gérant de GKW
Un montage adapté
L’évitement d’erreurs de montage lors de telles interventions, en particulier lorsqu’il s’agit d’un réseau souterrain de canalisations, est une considération fondamentale. « L’électrosoudage PE est une technique de liaison extrêmement sûre », explique le chargé clientèle Gerrit Bombeeck (Vigotec). « Comme elle fusionne efficacement les deux pièces, le point de liaison est plus robuste que la canalisation même. À cet effet, cependant, il faut que l’électrosoudage soit correctement exécuté, ce qui exige une formation et une préparation en conséquence. Il faut décaper le pourtour la canalisation de quelques millimètres, le dégraisser, ainsi que soigneusement dégraisser la surface de contact de la prise. Les paramètres les plus importants lors du soudage sont la température, le temps de travail et le temps de refroidissement, ainsi que la pression de serrage de la prise autour de la canalisation. »
Ces aspects s’appliquent pour toutes les liaisons électrosoudées, cependant, dans le cas des prises Top Loading, il faut tenir compte de certaines particularités. « En contraste aux prises usuelles, qui sont fixées à demeure au moyen d’un collier autour de la canalisation, les prises Top Loading sont posées par-dessus et temporairement serrées au moyen d’un outil spécial sur la conduite. La fixation s’effectue au moyen de cordons de serrage, et on crée ensuite une pression de 4 bar au moyen d’une pompe. C’est alors que l’on peut passer au soudage. À ne pas négliger : l’outil doit également rester en place pendant tout le temps de refroidissement – 1 heure dans ce cas. »
L’entrepreneur GKW, bien qu’entre-temps largement familiarisé avec les canalisations en PE, l’électrosoudage et les prises de branchement ordinaires de Frialen, a reçu à cet effet une formation supplémentaire à Puurs ainsi qu’une assistance sur le chantier lorsque nécessitée. « Malgré des conditions parfois très étriquées sur le terrain et grâce à la solide formation et préparation par Vigotec, tout s’est rapidement déroulé », témoigne Gocem. « Nous avons fait nous-mêmes l’acquisition d’un appareil de Friatop et en avons loué un autre pour éviter des temps d’arrêts inutiles. Tout s’est déroulé à merveille : pendant qu’une électrosoudure refroidissait, on réalisait la suivante et une autre équipe s’occupait de la perforation au point de puisage suivant. Les travaux ont duré au total environ cinq semaines, mais, comme nous avons pu avancer systématiquement et que nous avons également pu étancher au fur et à mesure les points de puisage, les désagréments sont restés limités pour les résidents. »
Texte : Elise Noyez
Photos : Vigotec
Des développements constants pour l’accélération et l’amélioration de la sécurité du montage
Tout comme Vigotec, le fabriquant Aliaxis Allemagne poursuit un objectif de sécurité optimale et de confort d’utilisation sur le chantier. C’est pourquoi la gamme fait en permanence l’objet d’améliorations. En voici quelques exemples :
- Les nouvelles prises de branchement DAA et DAV (avec vanne d’arrêt intégrée) avec Red Snap : la poignée rouge permet de serrer les prises en un seul mouvement et immédiatement à la bonne pression de soudage autour de la canalisation. Il en résulte une soudure toujours fiable, s’accompagnant de 50% d’économie de temps de montage ;
- Prises pour grands diamètres : une alternative plus économique et précise que les tés usuels. Elles permettent de réduire le travail de soudage autant que les pertes de temps dues au temps de refroidissement et assurent un positionnement exact de l’embranchement.
- Appareils de soudage : plus légers, ergonomiques et intelligents. Ils répondent aux nouveaux besoins, dont la géolocalisation et la traçabilité intégrale sur la base de photos du chantier, de commentaires, etc. Grâce à une liaison à une application, les données sont immédiatement disponibles chez le maître d’ouvrage ;
- Prises : une gamme étendue autant pour les diamètres usuels que pour les grand diamètres ;
- Coudes électrosoudables : en plus des modèles à 45° et 90°, des modèles exceptionnels à 11° et 30° sont disponibles. Ils permettent une conception plus flexible du réseau de canalisation, tout en réduisant la tension des canalisations.
