Hoogwaardige kunststof plunjerkraan voor huishoudelijke watermeteropstelling
Hoogwaardige kunststof plunjerkraan voor huishoudelijke watermeteropstelling
De plunjer is vervaardigd in TPE en ontworpen volgens het “Full Bore” principe.

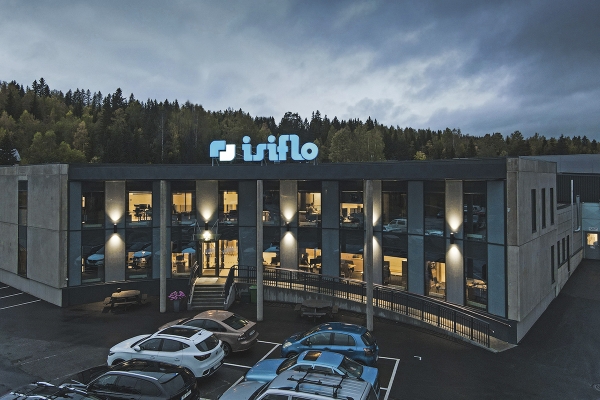

De gas- en wateractiviteiten van HSF gaan sinds 2022 door het leven onder de naam Isiflo BV, dat onderdeel uitmaakt van de Noorse Isiflo groep.
Ter vervanging van loodhoudende en messing afsluiters zijn waterdistributiebedrijven vandaag volop op zoek naar kunststof alternatieven. Isiflo BV, de Nederlandse tak van het Noorse Isiflo, ontwikkelde daartoe een hoogwaardige kunststof plunjerkraan specifiek voor de Belgische markt. Het product werd getest en goedgekeurd volgens T.V./017/3-I en T.V./018/1-D, maar ging meteen ook een stapje verder om zowel materiaal als onderhoud en energie te beperken.
Isiflo BV is niet zomaar een nieuwe naam in de sector. Niet alleen maakt het onderdeel uit van de grotere Noorse Isiflo groep; belangrijker nog is dat het gaat om de gas- en wateractiviteiten van HSF die begin 2022 in een nieuw kleedje werden gestopt. “HSF had een bijzondere expertise in de ontwikkeling van klantspecifieke componenten voor nutsbedrijven”, vertelt Harry Vandenbroucke. “Daar verandert met de nieuwe naam hoegenaamd niets aan. We ontwikkelen onze producten nog steeds in nauwe samenwerking met onze klanten.”
Slim plunjerontwerp

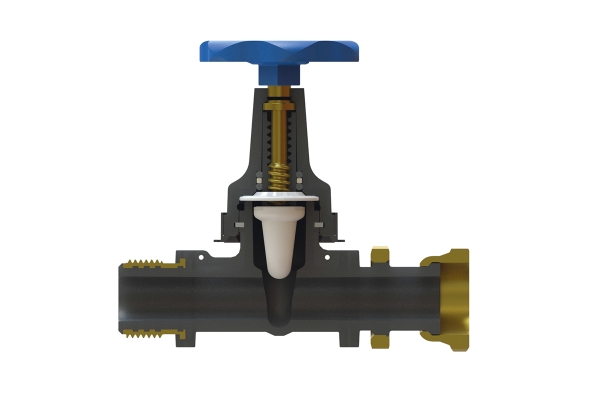

Voor de hoofdkraan op de binneninstallatie ontwikkelde Isiflo BV een kunststof plunjerkraan met een compacte, ovale vorm. “De plunjer is ontworpen volgens het “Full Bore” principe, gekend van onder meer kogelafsluiters. Er komt geen membraan aan te pas en de plunjer is zo ontworpen dat er in gesloten toestand twee lijnafdichtingen ontstaan. Op die manier wordt al bij een zeer laag aandraaimoment van amper 1 Nm een complete afdichting gerealiseerd, die bovendien bij zowel hoge als lage verschildrukken stabiel en lekdicht blijft.”
Om het meest ideale profiel van zowel doorgang als plunjer te creëren werd bij de ontwikkeling gebruikgemaakt van EFD of Engineering Fluid Dynamics. “Dankzij het slimme ontwerp wordt turbulentie ook in open stand vermeden. De KV-waarde van de afsluiter bedraagt uiteindelijk 16, wat voor een DN20 afsluiter zeer hoog is en resulteert in minder drukverlies en dus minder energieverlies.”
Duurzaam materiaal
De behuizing van de plunjerkraan is vervaardigd uit het uiterst sterke en hoogwaardige PA12, een kunststof met maar liefst 65% glasvezelversterking. De plunjer zelf is uitgevoerd in TPE; de spindel in messing. “De sterkte-eisen voor de spindel waren te hoog voor kunststof met gelijke afmetingen. De spindel komt evenwel niet in contact met het drinkwater en o-ringen voorkomen de toetreding van eventuele vervuiling.”
Uniek is bovendien de keuze voor een ronde schroefdraad. “Ook deze draagt bij aan het lage aandraaimoment”, aldus Vandenbroucke. “Daarnaast zijn er geen scherpe randen die tot mechanische schade zouden kunnen leiden, is er dus een grote weerstand tegen slijtage en is er door het volledige contact tussen spindel en plunjer geen risico op vuilophoping.”
Om eventueel onderhoud te vereenvoudigen kan het volledige bovendeel van de kraan, inclusief plunjer en spindel, via de steekvergrendeling van de behuizing losgekoppeld worden. “Bij het terugplaatsen van de steekvergrendeling blijft de afdichting tussen beide delen voor 100% gewaarborgd.”
Tekst: Elise Noyez
Beeld: Isiflo Bv
