Projets focalisés sur la sécurité et l’ergonomie

Être à même de mener proactivement un travail de réflexion collectif, d’anticiper les défis éventuels à relever durant la phase d’ingénierie : autant de compétences indispensables à l’heure actuelle pour des partenaires qui entendent répondre au mieux aux attentes de leurs clients. CGK s’efforce d’y satisfaire de manière optimale pendant la durée de chaque projet. Établie à Gullegem, l’entreprise s’est récemment chargée de quelques réalisations qui illustrent à merveille la philosophie de l’entreprise. Depuis le début de cette année, CGK s’investit également dans l’organisation de formations ciblées s’adressant à ses clients.

CGK s’était déjà chargé de la pose de canalisations chez Unilin et sa société sœur gantoise Dynea. De plus, CGK allait à nouveau avoir l’occasion de défendre un projet remarquable auprès de l’entreprise de Wielsbeke.

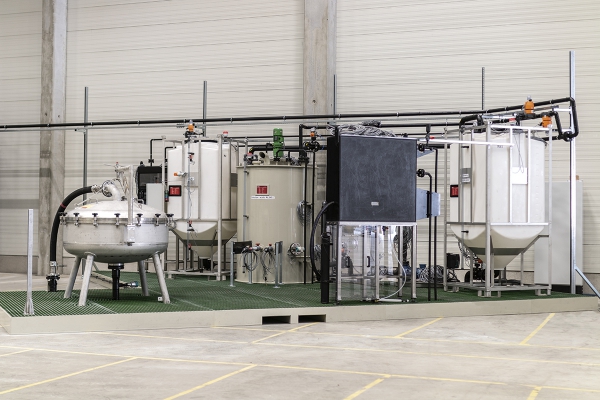

« Unilin puise par pompage les eaux de surface requises dans le canal Roeselare-Leie (Roulers-Lys) qui passe à proximité, mais l’entreprise nourrit l’ambition de réduire au maximum les rejets d’eau usées et de s’investir massivement dans leur recyclage. Ainsi, la récupération des eaux usées devrait permettre leur réutilisation comme eaux d’irrigation pour contrarier la dispersion des poussières », précise Stijn Dely, businessunitmanager auprès de CGK. « L’objectif est de recueillir les eaux usées dans un puits de six mètres de profondeur (72 m³). Quantité d’eau à laquelle on ajoutera une dose de trichlorure de fer (FeCl₃). On procédera ensuite, à l’aide d’un agitateur, au mélange à l’eau de cet agent de floculation. Une pompe refoulera les eaux traitées vers une cuve de décantation au fond de laquelle le floculat s’accumulera automatiquement. Les eaux épurées aboutiront à un évacuateur au sein duquel deux pompes à haute pression refouleront ces dernières vers l’usine, tant et si bien qu’Unilin sera en mesure d’utiliser ces eaux traitées. »

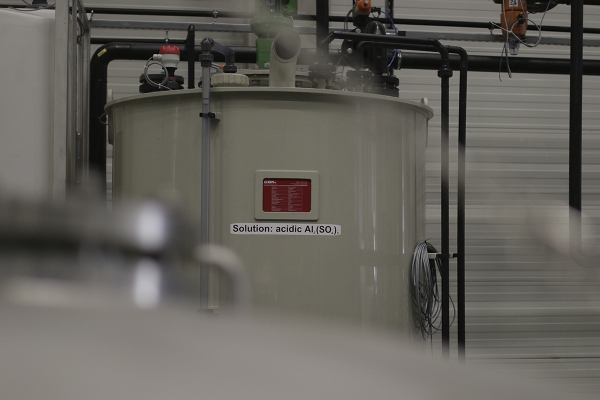

Un bureau d’études mandaté par Unilin avait élaboré un cahier des charges et s’était d’ores et déjà mis en quête d’un partenaire pour donner corps à ce projet. « Le maître d’œuvre s’était chargé de la réalisation des ouvrages en béton (cuve de décantation et puits de recueillement entre autres) ainsi que des installations électriques, mais nous avait confié l’exécution de la partie mécanique. Nous avons fourni la cuve en matière synthétique affectée au stockage du trichlorure de fer et nous l’avons équipée d’une pompe de dosage montée dans une armoire de pompage. Par ailleurs, nous avons aussi procédé à l’installation d’une douche d’urgence à côté de cette cuve. Nous avons également veillé à la pose des canalisations en polyéthylène haute densité (HDPE) destinées à l’acheminement des eaux ainsi qu’à la sélection et à l’installation de pompes à eaux usées et d’un agitateur approprié. Ce projet allait nous permettre de conjuguer au mieux nos compétences : nous nous sommes livrés à l’exécution en atelier d’un maximum de travaux de préparation et d’assemblage (cuve, armoire de pompage, châssis mobile équipé de pompes à haute pression) pour ne plus avoir à procéder qu’aux travaux d’installation sur site. »

Armoires de pompage

Établie à Gand, la société Sadaci a su se hisser au rang de chef de file européen dans le domaine de la production de van molybdène, une matière première qui intervient, entre autres, dans la fabrication de l’acier inoxydable et la production de smartphones. Dans le cadre d’un projet d’extension de ses installations de production, l’entreprise devait s’équiper d’une dizaine d’armoires de pompage (pour traiter entre autres, les acides, bases et sels suivants : acide sulfurique, bisulfites, acide chlorhydrique, soude, etc.). Pour ce faire, l’entreprise s’est adressée à CGK.

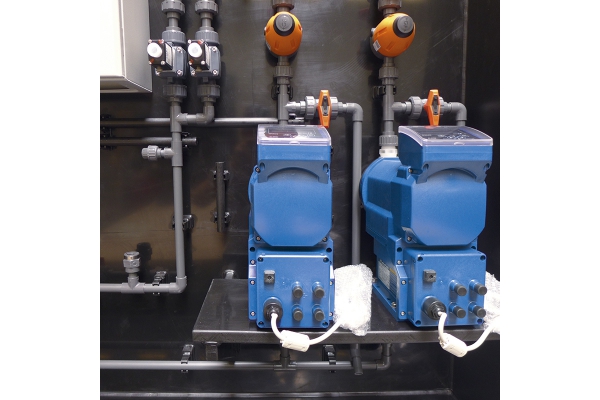

« Les armoires de pompage constituent par excellence un domaine dans lequel les entreprises négligent souvent d’investir, en dépit de l’importance cruciale que revêtent ces équipements pour certains processus. Personne ne se réjouit de devoir réparer des raccords qui fuient ou faire face à quelque difficulté que ce soit lors du remplacement ou de la maintenance de pompes. Par ailleurs, la sélection de la ou des pompes appropriées présente également un intérêt capital. Chacune des armoires de pompage livrée par Sadaci accueille non seulement une à huit pompes de dosage assorties de leur tuyauterie, mais aussi un capteur de pression, des soupapes de trop-plein et les soupapes de rinçage requises. »

« Dans le cadre de sessions de formation, nous apprenons à nos clients, réunis en groupes restreints, à donner une traduction pratique à la législation. »

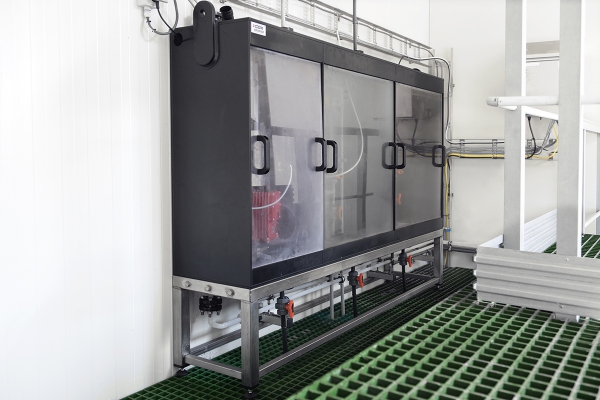

La première phase de l’ingénierie d’une telle armoire réside dans l’élaboration d’un modèle tridimensionnel. « Cette approche nous permet, dès la phase préparatoire, de nous faire une idée précise du fonctionnement global d’une telle armoire en tenant compte de sa maintenance et de son ergonomie. Le choix du panneau frontal (coulissant, amovible ou monté sur charnières) et de la colle adéquate revêtent aussi un intérêt majeur. Dans un souci de réduction de l’encombrement, la direction de Sadaci a opté pour un panneau frontal coulissant. Sous les armoires de pompage, nous prévoyons invariablement l’installation d’un bac de récupération équipé d’un dispositif de détection de fuite qui permette au client d’anticiper une catastrophe éventuelle et de remédier rapidement à toute fuite de liquides au moyen de chiffons absorbants. »

Par ailleurs, ces armoires ne peuvent se passer d’autres outils d’une grande utilité. « Songez par exemple à un dispositif d’aspiration en matière synthétique (conçu pour l’élimination de vapeurs acides), à une installation de chauffage ou de traçage, au câblage électrique d’une ‘junction box’ (boîte de raccordement permettant de gagner du temps au montage). Un cylindre d’aspiration contribue au démarrage sans heurt du système, tandis qu’un amortisseur de pulsations en nivelle les variations de pression. De toute manière, nous soumettons toutes les armoires à des essais sous pression. Cette procédure nous donne l’assurance que tous les raccords sont correctement soudés ou collés et nous permet de prévenir toute fuite ou problème de mise en marche. »

L’entreprise de Gullegem peut également pourvoir à l’installation d’une unité de commande électrique, mettant les pompes à l’abri de tout fonctionnement à sec et garantissant l’exécution correcte de dosages précis. « À l’heure actuelle, nous préparons un projet de cette nature pour un client établi dans la région anversoise », relate Stijn Dely.

Douches d’urgence

Une entreprise agroalimentaire établie dans la province du Brabant flamand a confié à CGK l’installation de quatorze douches oculaires et d’urgence. « La réalisation d’une telle installation constitue par excellence un investissement sérieux dans le domaine de la sécurité. La grande majorité des entreprises préféreraient pouvoir s’en passer, mais en cas d’accident, il est capital que tout opérateur touché puisse de débarrasser par rinçage à l’eau chaude de toute projection d’acide ou de base. Comme passer plusieurs minutes sous une douche froide n’a rien d’une expérience agréable, cette installation sera équipée d’un ballon d’eau chaude qui maintiendra l’eau sanitaire à la température souhaitée. Le fait que bon nombre d’entreprises affectent des ressources à la réalisation de tels projets peut être considéré comme un signe encourageant. Dans le même temps, de telles installations réclament des parties concernées qu’elles anticipent le risque de prolifération de la légionelle. La pollution (rouille par exemple) et/ou la prolifération de la légionelle ne manqueront pas d’avoir un impact défavorable sur la qualité de toute eau stagnante dans des canalisations. S’agissant des douches d’urgence, il est essentiel que leur fonctionnement soit irréprochable et que l’ensemble du projet concerné ait fait l’objet d’un examen préalable. »

Par Bart Vancauwenberghe

Photos CGK

www.cgk.be
