Optimisation du déversoir d’orage du Paruck à Bruxelles
Optimisation du déversoir d’orage du Paruck à Bruxelles
Étude hydraulique et gestion des macro-déchets grâce à la modélisation 3D

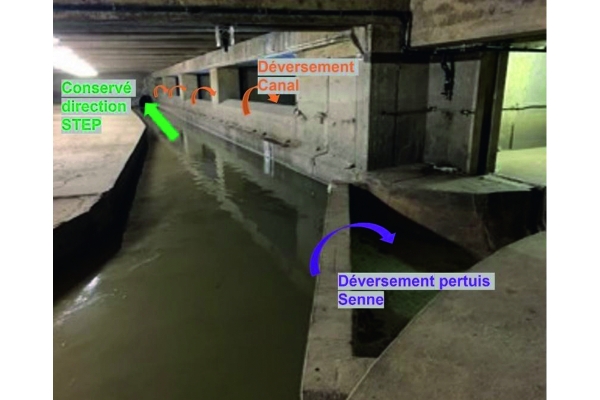

Sous la Place Sainctelette à Bruxelles, le déversoir d’orage du Paruck constitue une soupape de sécurité indispensable du réseau d’assainissement quand, à la collecte des eaux usées, s’ajoute celle des eaux pluviales. Le déversoir du Paruck est un point particulièrement sensible car il est à l’interface du réseau communal et du réseau régional, ainsi que du milieu naturel constitué par la Senne et le Canal Bruxelles – Charleroi, tous gérés par des opérateurs différents. La moindre modification sur l’un des exutoires a un impact sur tous les autres. VIVAQUA, voulant limiter son impact sur le milieu naturel, a confié à 3D EAU une étude hydraulique fine permettant d’investiguer les différentes solutions possibles et de quantifier leurs impacts, ainsi que d’analyser les phénomènes hydrauliques et les possibilités de retenir les macro-déchets avant déversements dans la Senne et le Canal.
Solution collégiale
L’objectivation apportée par l’étude de 3D EAU, ainsi que la mise en place d’un comité d’accompagnement avec les différents opérateurs (VIVAQUA, Bruxelles Environnement, Port de Bruxelles, HYDRIA), ont permis d’aboutir à une solution partagée qui permet de diviser par deux les volumes annuels déversés vers la Senne et d’empêcher le déversement des macro-déchets, notamment les lingettes, vers le Canal.
3D EAU Technologies
Créée en 2014, 3D EAU Technologies est une société issue de la recherche universitaire à Strasbourg qui met en œuvre les savoir-faire développés par le laboratoire de mécanique des fluides ENGEES-ICUBE. Cette spin-off est principalement active en France, mais elle opère également en Allemagne, en Suisse et depuis deux, trois ans en Belgique. Elle occupe actuellement une quinzaine de collaborateurs. 3D EAU est spécialisée dans la conception, le diagnostic et l’instrumentation de sites hydrauliques complexes par le biais de la modélisation hydraulique 3D. Cette méthodologie innovante autorise une compréhension fine et une visualisation précise de l’évolution du fluide à l’intérieur d’ouvrages hydrauliques. 3D EAU fait partie du Groupe ALCOM qui déploie des solutions pour répondre aux problématiques environnementales telles que la recherche de fuite d’eau potable, l’autosurveillance en temps réel, l’alerting, la gestion de crise, et bien d’autres. Le Groupe est composé d’une équipe de 60 personnes réparties sur cinq villes.
Reproduction de l’ouvrage du Paruck en 3D

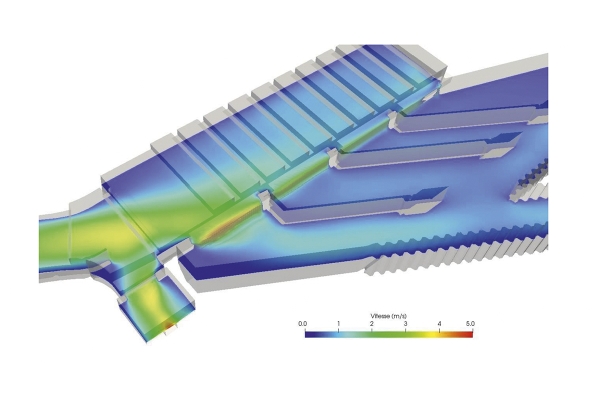

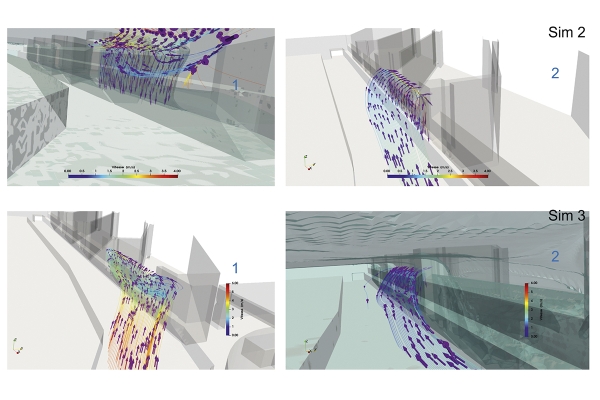

La mission de la société 3D EAU consistait à étudier différents scénarios d’aménagement de l’ouvrage d’assainissement du Paruck afin de quantifier leur impact sur les volumes d’eaux acheminés à la station de traitement des eaux usées, déversés dans la Senne et dans le Canal. Pour cela, 3D EAU a reproduit en 3D l’ouvrage de plus de 50 mètres de longueur et y a simulé les écoulements pour des débits représentatifs du fonctionnement de l’ouvrage. Sur cette base, et en concertation avec VIVAQUA ainsi que tous les acteurs du projet, la firme a ensuite été en mesure de proposer et de préconiser différentes solutions d’aménagement.
Par Michel Hanoulle
Photos : Source : 3D EAU- VIVAQUA
