Nouvelle génération de débitmètres ultrasoniques pour faibles débits

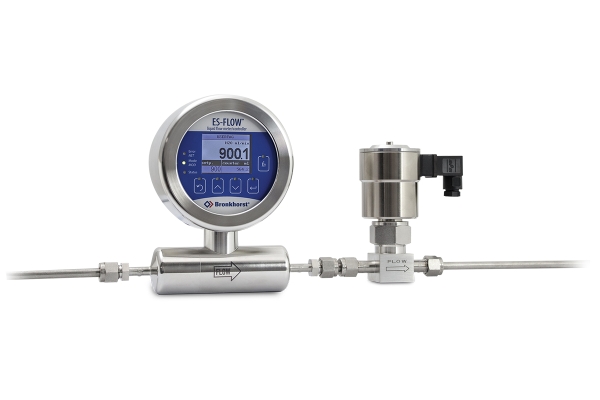

Division écoulement de Gefran Benelux, Flowcor vient d’enrichir sa gamme d’un débitmètre ultrasonique en ligne dont le fonctionnement repose sur un principe de mesure innovant. Le débitmètre ES-FLOW MkII de Bronkhorst correspond à la dernière génération d’un instrument qui, en comparaison avec les versions existantes, fait la différence grâce à sa précision accrue et à diverses certifications telles que la « 3-A sanitary standard ». « L’utilisation de ce débitmètre se conjugue avec celle d’une pompe de dosage ou d’une vanne de régulation pour former un circuit de régulation fermé », comme nous l’explique Nicky Pollet de la division Flowcor.

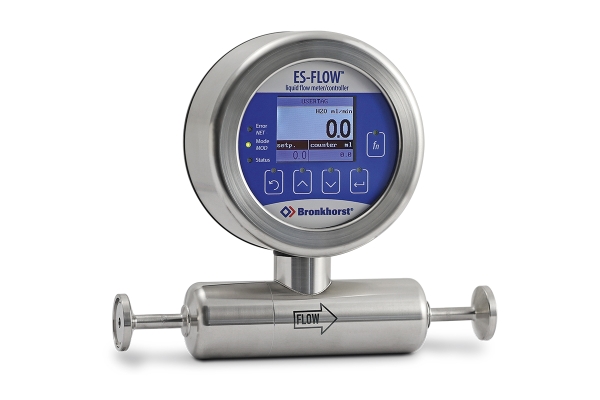

Le débitmètre ES-FLOW MkII est spécialement conçu pour les applications qui doivent répondre à des exigences rigoureuses en matière d’hygiène. C’est à l’adoption de composants en acier inoxydable et à la conception rectiligne du corps tubulaire de son capteur que cet instrument doit de satisfaire à ces normes. En raison du positionnement des transducteurs à l’extérieur du capteur, ce dernier ne présente aucun volume mort.

Instrument adapté aux très faibles débits

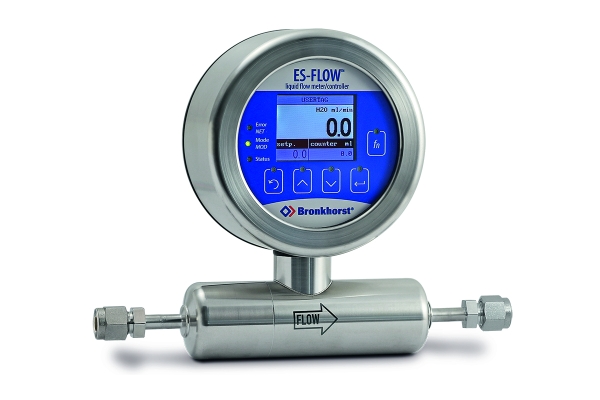

« Ce débitmètre ultrasonique se prête surtout à la mesure de faibles débits », précise Pollet. « Le fonctionnement de cet instrument repose sur la propagation d’ondes ultrasoniques au sein d’un petit capteur tubulaire rectiligne, dépourvu d’obstructions et d’espaces vides. Les multiples disques transducteurs montés à la surface extérieure du capteur tubulaire génèrent des ondes ultrasoniques par oscillation radiale. Chaque transducteur est à même d’émettre et de capter des ondes ultrasoniques ; par conséquent, toutes les combinaisons vers l’amont et vers l’aval sont enregistrées et traitées. L’ES-103l MkII est à même de calculer le débit effectif et la vitesse réelle du son en mesurant avec une grande précision l’écart temporel entre les différents enregistrements. »

Cet instrument conçu par Bronkhorst est équipé d’un régulateur PID intégré. « Par conséquent l’installation d’un régulateur PID supplémentaire est superflue. Il suffit de transmettre un « point de consigne » au débitmètre pour qu’il agisse sur la pompe (ou la vanne) jusqu’à l’obtention du débit souhaité. Son principe de fonctionnement est comparable à celui d’une ‘boîte noire’ : la boîte noire génère le débit souhaité, lequel se distingue par une stabilité et une précision élevées. »

Traitement des eaux

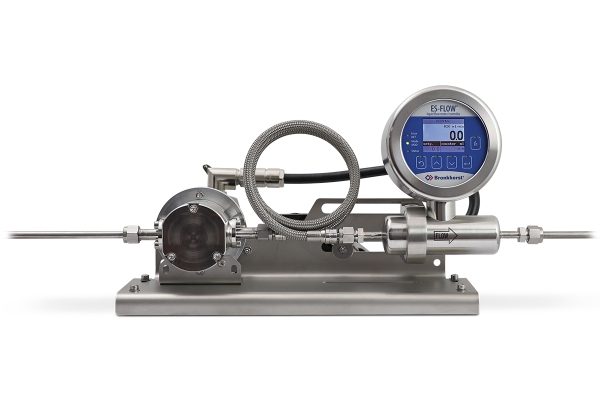

Les débitmètres ultrasoniques appartenant à cette génération se prêtent entre autres au dosage d’additifs employés dans le traitement des eaux. « L’ajout de phosphates à l’eau de boisson est une méthode souvent utilisée par les compagnies des eaux pour empêcher la lixiviation du plomb et du cuivre constitutifs des tuyaux. Pour protéger l’eau contre de tels métaux, les phosphates forment une sorte de couche protectrice sur la paroi intérieure des conduites. La réussite ou l’échec de ce traitement dépend du dosage des phosphates : il s’agit de trouver un équilibre satisfaisant entre une inhibition optimale de la corrosion et le maintien de la teneur en phosphates de l’eau au niveau le plus bas possible. Le couplage d’un débitmètre ultrasonique (tel que l’ES-103l MkII) avec une pompe à engrenages et la configuration adéquate du logiciel permettent d’améliorer encore la précision du dosage, notamment grâce au régulateur PID incorporé. »

Flowcor se spécialise depuis plus de 50 ans déjà dans la mesure et la régulation de débits de gaz, liquides et vapeurs. Outre la distribution exclusive de marques renommées telles que Bronkhorst, Flexim, Badger, Vaf Instruments et Isoil, l’entreprise vous permettra de bénéficier d’un large éventail de services. En outre, Flowcor propose des solutions sur mesure qui répondent aux besoins de tous les processus industriels.

www.flowcor.be
