Mesure de débit non-intrusive par ultrasons
Mesure de débit non-intrusive par ultrasons
Flowcor (une division de Gefran Benelux) assure depuis plus de 18 ans la distribution de Flexim en Belgique et au Grand-Duché de Luxembourg. Ces dernières années, la nécessité de surveiller l’eau et les eaux usées, tant au niveau des compagnies des eaux que chez les grands utilisateurs finaux, n’a cessé d’augmenter. Cela constitue un défi important pour l’avenir. La mesure de débit non-intrusive par ultrasons, dans laquelle le débit est déterminé grâce à une technologie de corrélation du temps de transit sur la canalisation, offre une solution simple et fiable.
Flexim est, depuis 30 ans, leader du marché de la mesure de débit non-intrusive par ultrasons, grâce à une technologie de mesure très fiable et précise. En outre, l’entreprise étend continuellement son domaine d’application. Flexim est ainsi le seul fournisseur au monde de débitmètres non-intrusifs par ultrasons pour liquides et gaz, certifiés SIL. Flexim a également présenté, depuis peu, en première mondiale, un débitmètre non-intrusif de vapeur d’eau. Dans un esprit écologiquement responsable, un centre de production et de développement moderne a été créé au siège de Berlin, axé sur la durabilité et l’efficacité énergétique.

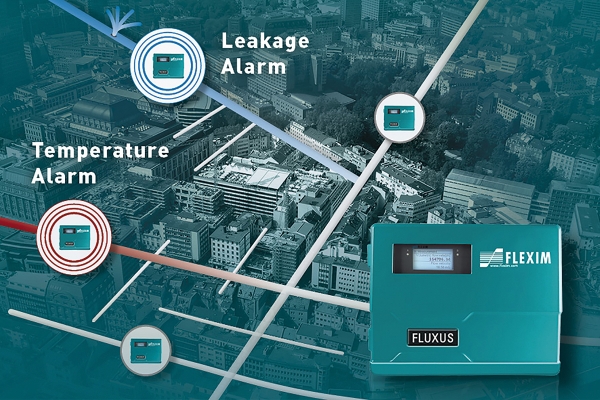

District Metered Areas
« Pour une mesure de débit non-intrusive par ultrasons, des capteurs d’ultrasons sont installés à l’extérieur de la canalisation, sans interruption du processus de production et sans risque de fuite », explique Nicky Pollet, ingénieur technico-commercial en produits débitmètres chez Gefran. « Les débitmètres non-intrusif par ultrasons Flexim sont utilisés, entre autres, dans les réseaux d’eau potable pour le calcul du bilan hydrique et la détection de fuites. Pour ce faire, des zones de mesures par district (District Metered Areas) ont été créées pour pouvoir surveiller efficacement tous les flux entrant et sortant de la zone. En se basant en outre sur le comportement de consommation, tant des ménages que des entreprises, la société des eaux peut identifier les zones présentant des fuites. »
« En plus de la surveillance et de la détection des fuites, la surveillance de la température est très importante pour garantir une bonne qualité de l’eau », poursuit Nicky Pollet. « Le développement de bactéries dans les canalisations d’eau potable s’accroît notamment lorsque la température s’élève. Les températures de l’eau élevées entraînent un risque hygiénique, surtout là où les vitesses d’écoulement sont faibles. Flexim est le premier fabricant à proposer une mesure non-intrusive précise de la température, basée sur une technologie ultrasonique. Les sociétés des eaux peuvent désormais surveiller le débit volumique, la vitesse et la température à l’aide d’un même débitmètre non-intrusif par ultrasons. »
Aperçu des principaux avantages des débitmètres et thermomètres Flexim par ultrasons : excellente répétabilité et très bonne adaptation aux faibles débits, coûts d’installation minimes, pas d’interruption du processus lors de l’installation, pas de risque de nouvelles fuites, pas de perte de pression, une conception très robuste et des transducteurs IP68 adaptés aux installations souterraines avec des longueurs de câble jusqu’à 300 m.

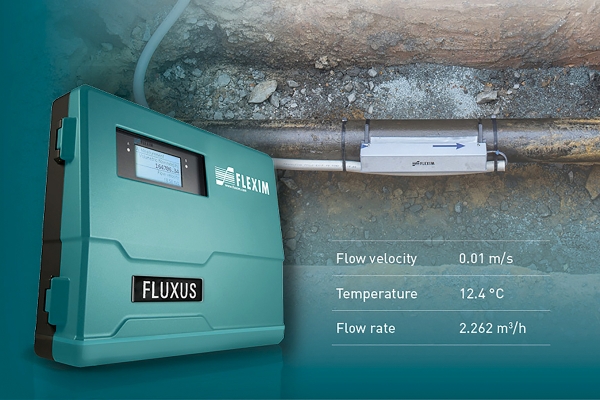

Flexim Fluxus F721 WD
Le Flexim Fluxus F721 WD est la solution idéale pour les sociétés des eaux. Il utilise un système de montage on ne peut plus robuste, dans lequel les capteurs sont montés sur le tuyau à l’aide de larges bandes en acier inoxydable et fixés dans des boîtiers robustes également en inox. Les capteurs sont IP68 et ont des câbles de transducteur renforcés. Particularité unique : la connexion des capteurs au moyen de tampons de couplage durables au lieu d’un gel de couplage pouvant durcir ou être délavé.
La série WD est disponible en trois types de capteurs et convient aux canalisations d’un diamètre intérieur de 50 à 6.500 mm. Un signal de sortie puissant et une technologie de suppression du bruit permettent d’utiliser la série WD sur tous les matériaux de tuyauterie, même la fibre de verre et le béton.
Par Rudy Gunst
« Les températures de l’eau élevées entraînent un risque hygiénique, surtout là où les vitesses d’écoulement sont faibles. »
