Les solutions AUMA sont importantes pour le CPE De Blankaart
Les solutions AUMA sont importantes pour le CPE De Blankaart

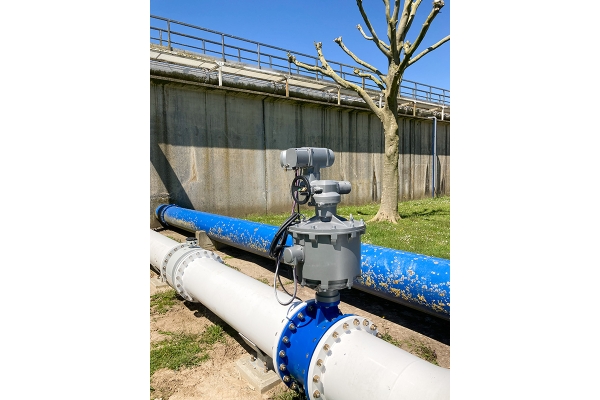

L’installation de relevage avec positionneur SQR/CA/FQM (commande avec Profinet et interface E/S).

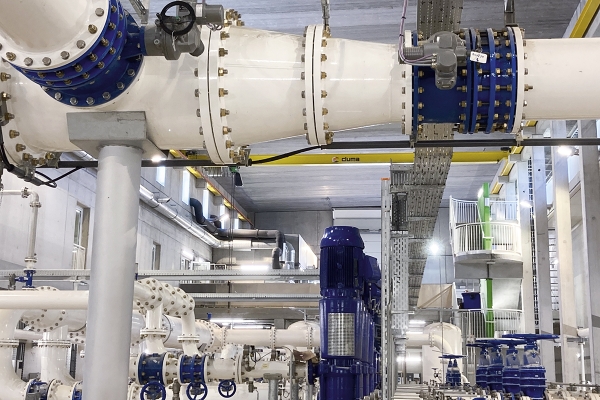

L’installation haute pression, équipée de positionneurs SQR avec unité de commande CA et contrôle avec Profinet et interface E/S.

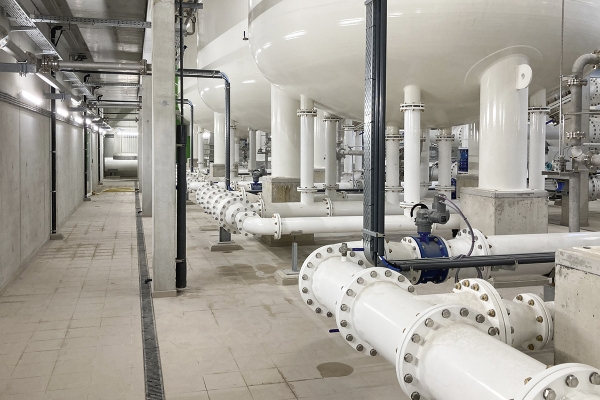

L’installation haute pression, équipée de positionneurs SQR avec unité de commande CA et contrôle avec Profinet et interface E/S.

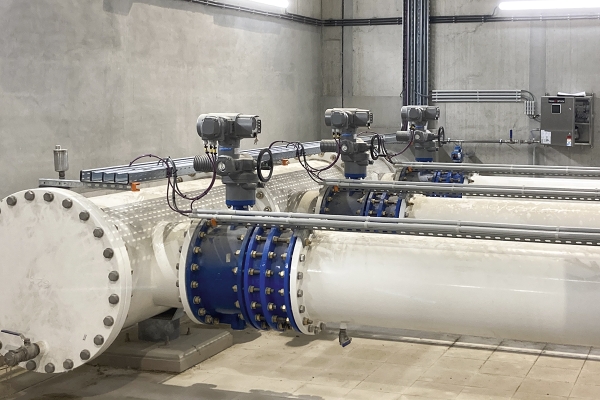

L’installation haute pression, équipée de positionneurs SQR avec unité de commande CA et contrôle avec Profinet et interface E/S.
La rénovation complète d’un centre de production d’eau exige un équipement moderne et fiable. Ce n’est donc pas un hasard si les solutions AUMA ont été choisies pour l’amélioration de l’infrastructure du CPE De Blankaart à Woumen. Entre autres, pour l’installation de relevage, le fabricant de transmissions électriques et mécaniques a pu fournir des produits de la meilleure qualité. Tony Feys, Directeur commercial d’AUMA pour la Belgique et le Luxembourg, nous en parle.
Par Bart Vancauwenberghe
Afin de fournir une eau potable de qualité aux habitants de la région de Diksmuide, Poperinge et Hooglede, les travaux d’adaptation du CPE De Blankaart à Woumen étaient absolument nécessaires. Les travaux ont été réalisés en différentes phases. Dans une première phase, il y aura un nouveau post-traitement (avec une ozonation, une filtration au charbon actif et une désinfection par UV) et deux nouveaux réservoirs tampons pouvant stocker, ensemble, 12 millions de litres d’eau (12.000 m³). Une toute nouvelle station haute pression pompe l’eau de distribution produite vers les châteaux d’eau et autres réservoirs.
Toutes ces fonctions sont réunies dans un seul grand bâtiment qui, comme les principaux composants de l’équipement électromécanique, étaient déjà en cours d’exécution en 2016.
Installation de relevage
Dans le CPE, des pompes montées à sec acheminent l’eau brute provenant des bassins de retenue vers la station de traitement. Une installation de relevage peut dédoubler cette unité de pompage en transportant l’eau vers un réservoir en béton, où un autre ensemble de pompes est raccordé pour amener l’eau en direction de la station de traitement. L’installation de relevage est importante lorsque l’installation de pompage usuelle est en cours d’entretien, connaît des problèmes ou si la qualité de l’eau au niveau des points d’admission de l’installation de relevage est nettement meilleure que celle du point d’admission normal.
« Le maître d’oeuvre et Stadsbader Deckx (responsable de l’équipement électromécanique) ont jugé essentiel d’équiper cette installation de relevage d’une vanne de régulation et d’une mesure du débit », explique Tony Feys. « De ce fait, cela permet une harmonisation parfaite du relevage sur le débit de traitement. »
Commande électrique
Chez De Watergroep, on choisit résolument des pièces qualitatives, conformes au marché, pour un contrôle optimal, une sécurité et un entretien minimal. « Les produits robustes d’AUMA sont très fiables et conçus pour fonctionner pendant des années. Par exemple, la vanne de régulation électrique AVK, la vanne papillon DN 500, est dotée d’un revêtement résistant aux UV pour permettre une installation en extérieur. En outre, cela s’applique à l’ensemble de la configuration. La transmission AUMA est équipée d’un élément chauffant anti-condensation à alimentation interne. La vanne est équipée d’un volant pour la commande d’urgence (dispositif de verrouillage inclus) qui est automatiquement désengagé lorsque le moteur électrique démarre et reste immobile pendant le fonctionnement électrique. L’unité de commande, équipée d’un écran, est montée de manière compacte sur la transmission même et dispose également d’un capot anti-vandalisme (équipé d’une serrure), de sorte que toute opération indésirable est impossible. »

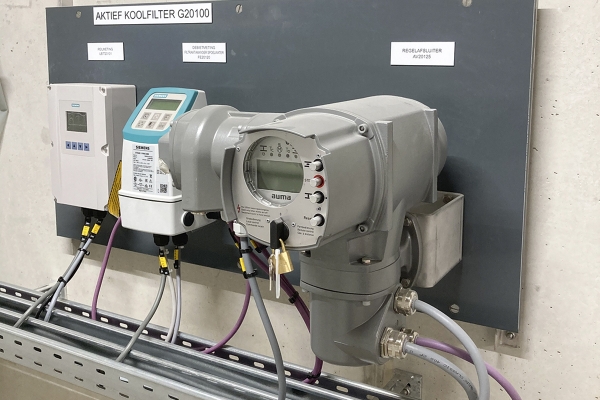

L’unité de commande possède également une interface Profinet – E/S avec un « positionneur » interne. « La transmission électrique est équipée d’une unité à sûreté intégrée. En cas de défaillance de la tension d’alimentation de 3 x 400VAC, cette unité commande la fermeture de la vanne dans les 30 secondes. Le ressort de protection contre les pannes est automatiquement tendu au démarrage. Le ressort a un couple constant pendant une action de fermeture automatique. La fermeture est retardée pendant les derniers 30 % de la course (anti-AWS). »
