Flow cor présente le plus petit débitmètre par ultrasons
Flow cor présente le plus petit débitmètre par ultrasons
Le principe des débitmètres ES-Flow est basé sur la transmission d’ultrasons dans un minicapteur parfaitement rectiligne.

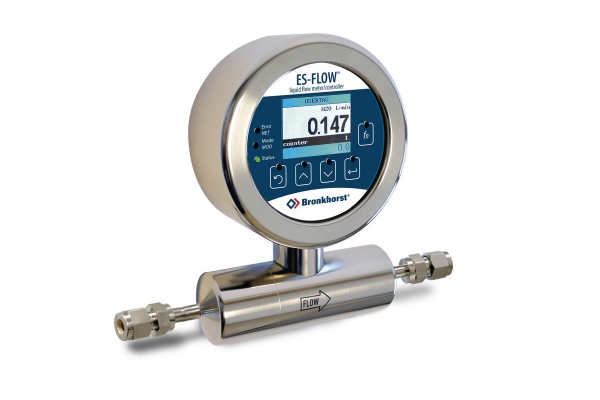

ES-FLOW™ est un débitmètre par ultrasons qui se distingue par sa capacité à mesurer la vitesse du son instantanée. Avec cette technologie, la précision est omniprésente, quelles que soient les propriétés du liquide, supprimant la nécessité d’un réétalonnage. Gefran est le distributeur exclusif de la marque en Belgique et Luxembourg.
Le principe des débitmètres ES-Flow est basé sur la transmission d’ultrasons dans un mini capteur parfaitement rectiligne. Les disques transducteurs du boîtier génèrent les ondes par oscillation radiale. Chaque transducteur est émetteur-récepteur, ce qui permet d’enregistrer et traiter toutes les combinaisons de flux montants/descendants. L’intervalle entre les enregistrements est mesuré avec une grande précision (nanosecondes), l’appareil calcule ainsi la vitesse du flux et la vitesse du son. Le principe de mesure est insensible aux vibrations, parce qu’il n’est pas tributaire des fréquences de rotation. Que le flux soit laminaire ou turbulent, aucune importance. Sur la base des paramètres et du diamètre du tube, l’ES-Flow est capable de mesurer les débits dans la plage 4 à 1500 ml/min.
Capteur innovant
L’ES-Flow mesure avec précision le débit d’un grand nombre de liquides, peu importe leur densité, température et viscosité. « Le capteur innovant garantit un temps de réponse rapide et une grande précision », dit Nicky Pollet, sales engineer chez Gefran Benelux. « En raison de la forme rectiligne du tube capteur, la perte de pression est très limitée. »

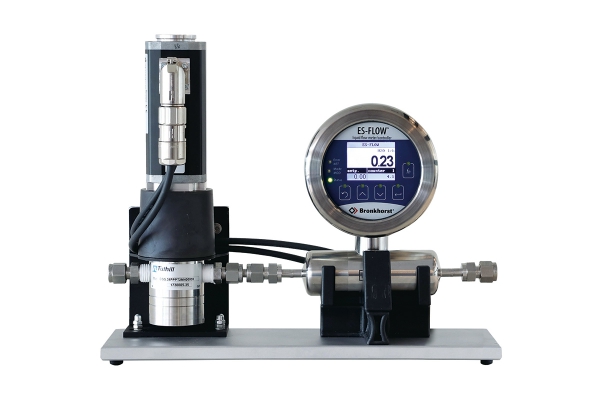

Le système est raccordable sur une pompe doseuse ou une vanne-pilote, de manière à former une boucle de régulation fermée. La régulation et le dosage sont pilotés par le contrôleur PDI intégré. Répertorié dans la classe de protection IP67, le débitmètre est nettoyable en quelques minutes, par un système de lavage CIP, selon toutes les prescriptions en matière d’hygiène. Les temps d’arrêt sont ainsi limités. Bronkhorst a également réalisé une interface graphique conviviale : écran tactile capacitif avec affichage TFT pour le pilotage et la lecture des données.
« Le débitmètre est très indiqué pour les applications nécessitant le strict respect de l’hygiène. Pour les autres domaines d’application, il est possible d’utiliser des raccords rapides. Hormis les garnitures d’étanchéité en caoutchouc, ou les raccords à bride, les pièces en contact avec l’humidité sont en inox. »
Flow cor
Gefran Benelux compte deux divisions, opérationnelles sur la plupart des marchés industriels. Flow cor, active dans le Belux, est le distributeur exclusif des débitmètres et régulateurs des grandes marques internationales, par exemple, Bronkhorst, Flexim, Vaf, Badger et Isoil.
Flow cor est spécialisée dans la mesure/régulation des débits de gaz et fluides, dans une plage de quelques milligrammes à plusieurs centaines de tonnes/heure. « En plus des débits, notre domaine d’activité inclut les autres paramètres, par exemple, pression, densité, viscosité et concentration. Nous proposons aussi des solutions sur mesure pour les procédés industriels : calcul et sélection des composants adéquats, réalisation et assemblage de solutions intégrales (électricité, mécanique et logiciel). »
La division Gefran, active dans le Benelux, distribue les produits Gefran. « Nos quarante années d’expérience sont la garantie d’un partenariat fiable. »
Par Bart Vancauwenberghe
Photos Gefran
